Uygun fiyata El yapımı Powerbank-portatif Batarya Yapımı -Yüksek kapasiteli 10.000-20.000Mah

Merhaba Arkadaşlar Motosiklet konusundan biraz uzaklaşıyoruz sonunda.

Sony Gibi iyi markaların Gerçekten iş yapan powerbankleri oldukça pahalı.

Teknomarketlerde satılan uygun fiyatlı modellerin içerisinde bataryalarda fazla verimli ve kaliteli değiller.
Hem şarj deşarj (Dolma boşalma döngüsü) ömrünü kısa sürede tamamlıyorlar Hemde Üzerinde yazan değerleri vermiyorlar.

Bende bu powerbank konusunda kendimce uygun fiyatlı bir çözüm buldum.Aliexpresste Şu ürünü buldum boş powerbank kasası.
Satın aldığınız bataryaları herhangi bir lehimleme yeteneği gerektirmeksizin söküp takmayı sağlayan bir yapıya sahip.

3-7 $ arası fiyatlarda çeşit çeşit kutu bulmak mümkün.
Bizim tercih ettiğimiz 8 batarya takılabilen 4$ ücrete sahip bir model

El Yapımı Taşınabilir Power bank Yapımı

18650 batarya kutusu , diy Powerbank”  gibi terimlerle aratarak her sayıya uygun boylarını görmek mümkün..

Bataryalar

En önemli hususa geldik.Sonysamsung,sanyo,lg gibi markaların bataryaları mevcut piyasada.
2400mah2800mah3300mah civarında kapasiteleri ve  6-10$ civarında fiyatları mevcut .

Bütçesi olanlar sıfır olarak alabilirler.
Ancak biz ikinciele yöneleceğiz.Sıfır kullanıldığında zaten hazırlarla aynı maliyetlere çıkmış oluyor.
Batarya sayısı seçtiğiniz kutuya göre değişir  örneğimizde 8 adet kullanıyoruz.
6$x 8 adet dediğiniz zaman;48$ yapıyor….(Eğer sıfır satın alsaydık)

Aşağıda hem batarya tedarik etme yöntemlerinden hemde test yöntemlerinden bahsedeceğiz.

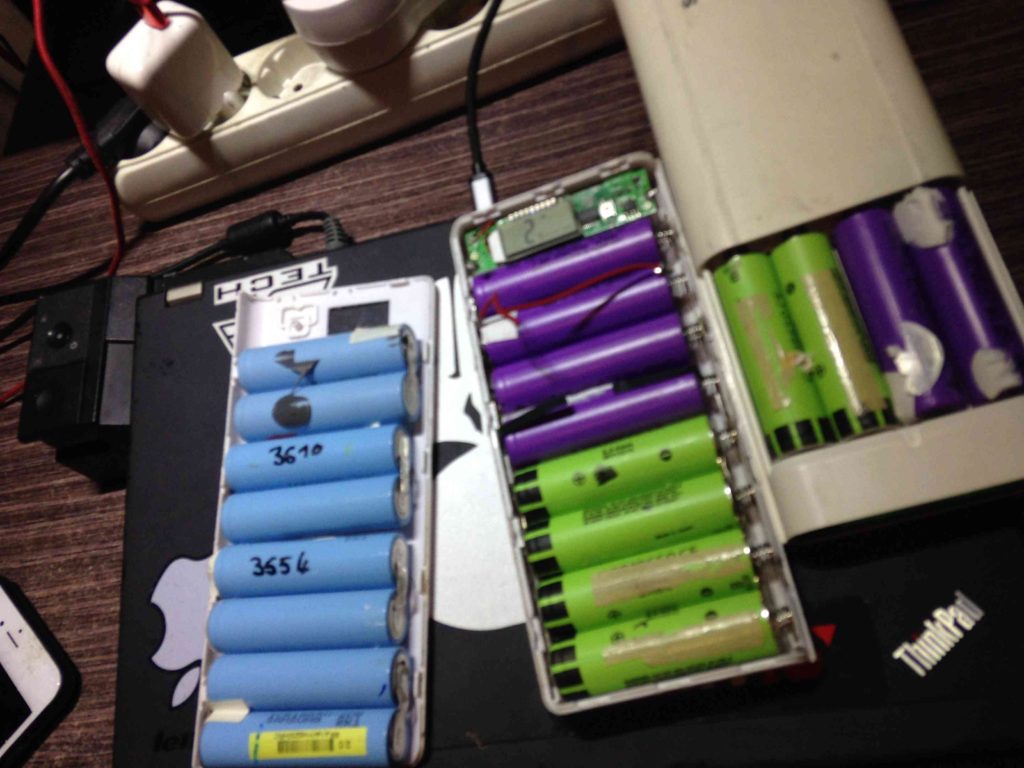

İkinciel-Çıkma Batarya 18650

Öncelikle nereden bulurum?
*Bozuk elektronik eşyalardan
*Evde kenara atılmış unutulmuş laptoplardan
*2.el satış yapan internet satış noktalarından.
*Bilgisayarcılarda yer yer satabiliyor.(İstabulda büyük toptancıları var dereboyu caddesi ve topkapı tim 2 ticaret merkezinde)

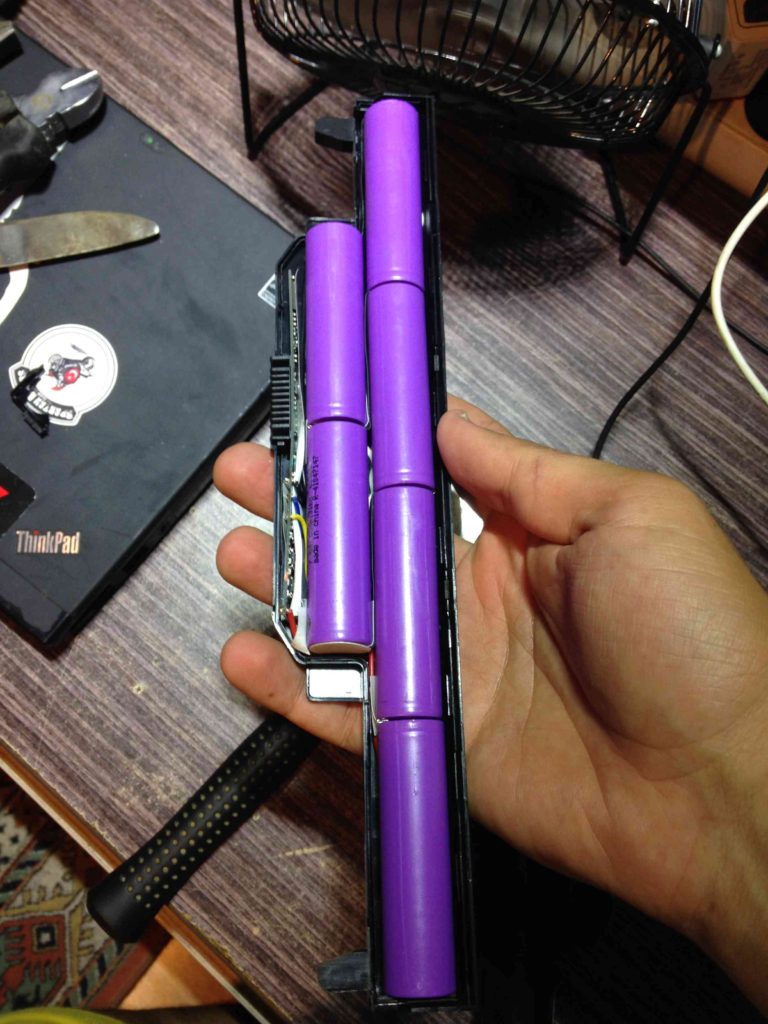

laptop batarlayalarında genelde 3-6-9 adet hücre olur.Bunlardan biri dahi bozulsa bataryada seri bağlı olduğu için bilgisayarlar
Tüm bataryayı ölübozuk olarak algılar ve sağlam bölgelerinide kullanamaz.
Batarya hurdaya ayrılır.

Bu işi yapan bilgisayarcılarda var.laptop bataryası-hurdası toplayıp içerisinden puntolarını sökerek sağlamlarını eliyorlar.

Hatta bazı satıcılar bu  kullanılmış bataryaları söküp temizleyerek.Sıfır kutusuz adı altında satıyorlar.

Ben Bataryaları topkapı tim2 ‘ den aldım. Tanesi 4.5tl’den 10 adet aldım. 10 taneden 9 u sağlam çıktı.

Powerbank kutusu yurtdışından  geldi. Bataryaları zaten almıştım.

Elyapımı uygun fiyatlı Powerbank-Portatif batarya yapımı

Üst kapağınıda kapattıktan sonra yapılacak hiç bir şey kalmıyor.Kullanıma hazır.

El Yapımı Taşınabilir Power bank Yapımı
Yukarıda yapımı tamamlanmış olan el yapımı powerbank projemizin ince detaylarına iniyoruz.Aslında o kadar kolay değil.
Buradan sonrası biraz daha teknik..

2.el Aldığımız 18650 bataryaları nasıl test edeceğiz?

Powerbank’e takmadan önce tüm bataryaları test etmekte fayda var.
Tüm batarya çeşitleri için en güzel test yöntemi şarj deşarj yöntemiyle teste tabi tutmaktır.
Dediğimiz gibi sonuçta 2.el batarya satın  aldık veya bir cihazdan söktük durumu bilmekte fayda var.
Tamam Çalışıyor ama ne kadar çalışıyor? Üzerinde yazan değerin ne kadarını bize sağlıyabiliyor?

Neden test etmek zorundayız?
Bataryalarda canlılar gibidir yaşlanır,yıpranır ve ölürler.
Hatta sıfır bile satın almış olsanızda raf ömrü olduğu veya internetteki sıfır diye satılan 2.el batarya oranı düşünülürse takmadan önce test etmek  oldukça mantıklı bir karardır.
Bozuk olan batarya enerjiyi sürekli olarak kendi üzerine çekmeye çalışabilir diğer bataryalarında ömrünü azaltabilir.

İki farklı test yöntemi sunacağım sizlere
Öncelikle  bilgilendirelim test ederken
Her batarya ayrı ayrı test edilmelidir birbirlerine bağlı iken Doğru sonuç vermezler.
Temas halinde olurlarsa hangisi sağlam hangisi bozuk algılayamayız.

Yöntem 1)  Saha testiyle sağlamlık kontrolü
Satın aldığınız powerbank kutusuna bataryalar  birer birer takmak süretiyle önce şarjlarını doldurup sonra deşarj edilirler.
Deşarj için Cep telefonlarınızı el fenerlerinizi kullanabilirsiniz.
1 batarya takılır  önce kendinisi tam doldurulur ardından telefonun ne kadarını  doldurabildiğine bakılır.
Bataryanın ve Telefonun şarj bittikçe diğer bataryalarada aynı işlem yapılır.Böylelikle hangi bataryanın ne kadar sağlam olduğunu veya varsa arada bozukları tespit edebilirsiniz.
Bu projeyi ilk yaptığım dönemde bende bu şekilde test ettim.
Her ne kadar kara düzen görünsede fazlasıyla doğru sonuç veren bir uygulama.

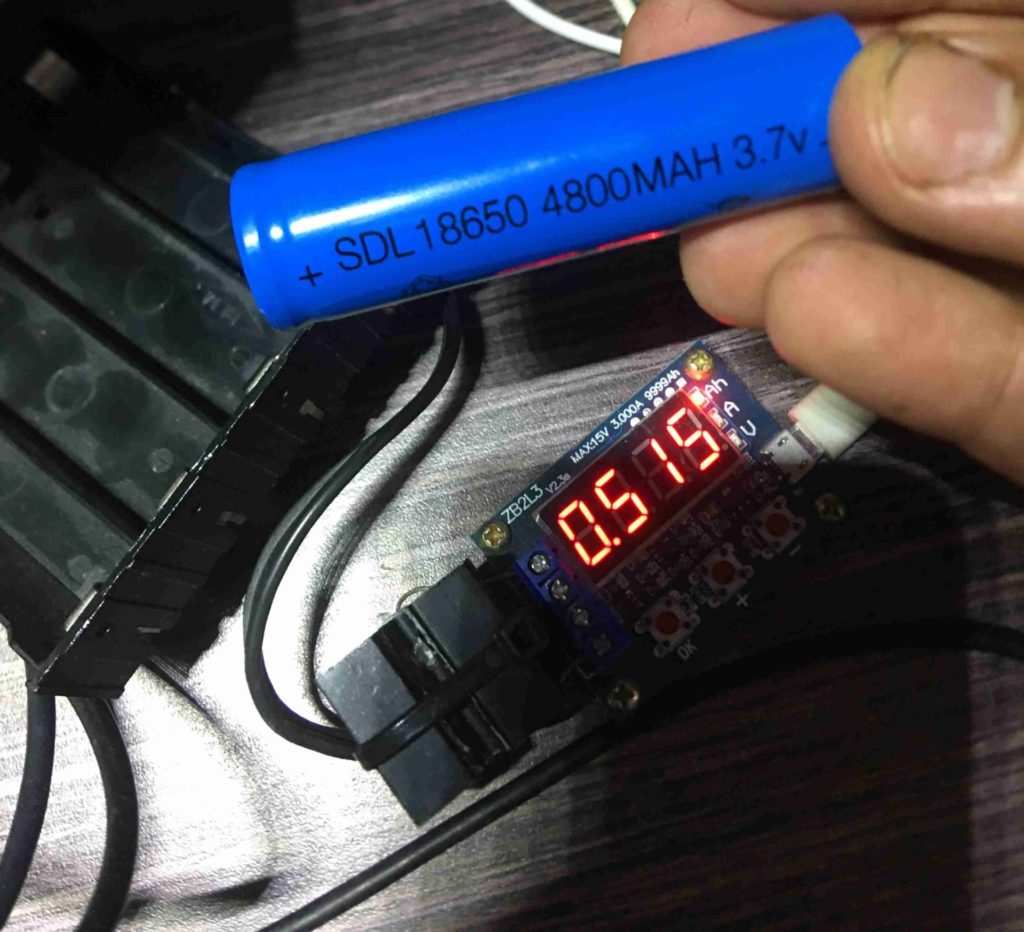

Yöntem 2) Test cihazları ile test etmek.

Modelcilerin Kullandığı Şarj deşarj yapan cihazlar mevcut.
Direk li ion batarya için yapılmış 2-3 dolarlık modellerde var.
Ekranda toplamda kaç Amper çekildiğini yazıyorlar.
Batarya etiket değerinin ne kadarını verebiliyor bunu görmüş oluyoruz.
Test cihazının kapatma voltajını ayarlayabiliyoruz sağlıklı olan 3-3.1volt seviyesidir.
Bazıları testin bitiş voltajını 2.7voltlara ayarlıyor.
Li ion için sağlıklı olan en düşük voltaj 3volttur lütfen bu voltajın altına inmeyiniz.
Hem pil kapasitesini olduğundan fazla gösterecek hemde pilin daha erken bozulmasına sebeb olabilecek düşüklükte.
Bu powerbankı yaptığım dönemde elimde herhangi bir test cihazı yoktu.Cep telefonumu /tabletimi şarj ederek test etmiştim her bataryayı.
Yakın zamanda elime bu cihaz geçti.

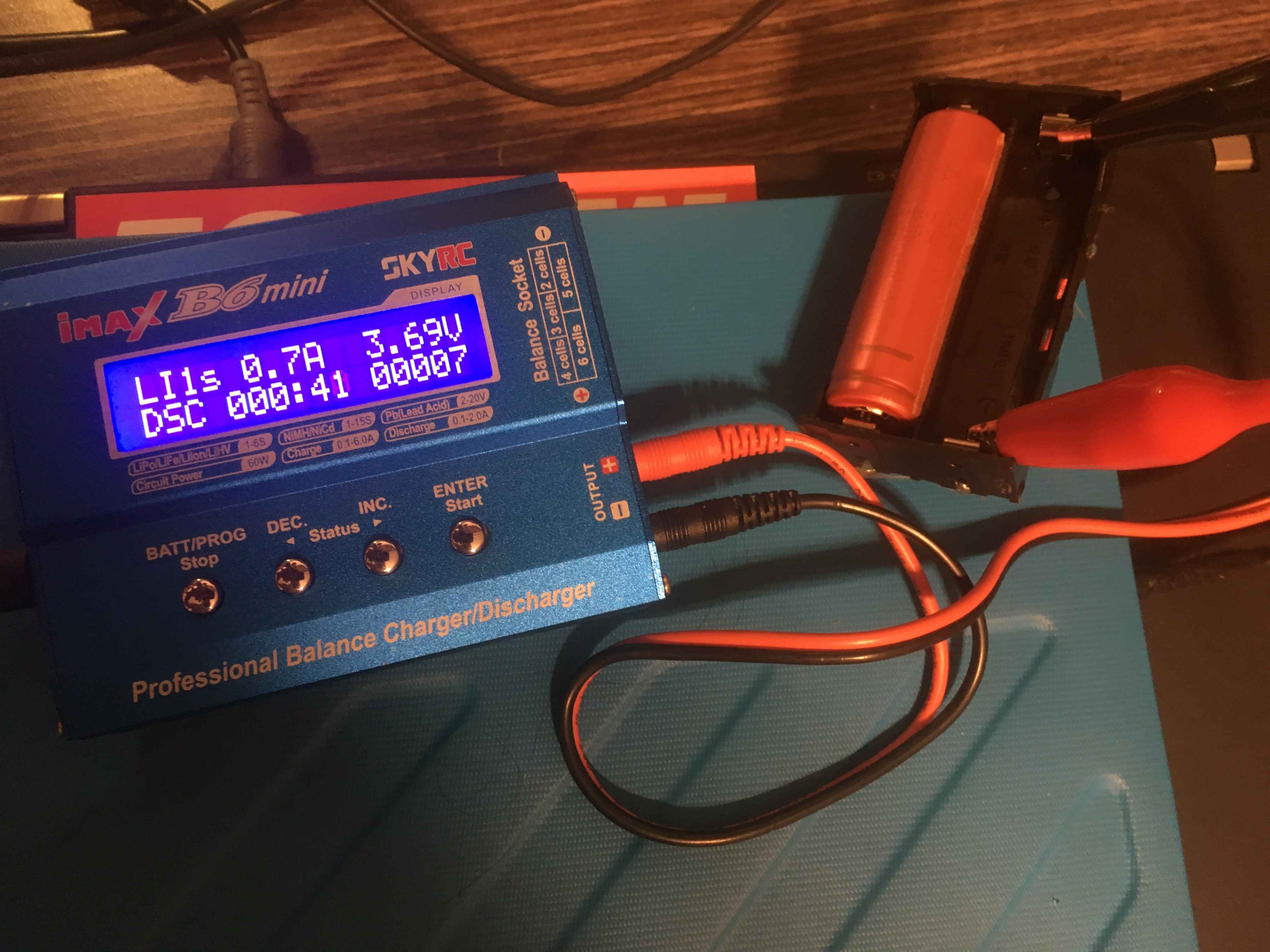

Modelcilerin kullandığı şarj deşarj yapabilen yukarıdakinden biraz daha fazla özelliğe sahip bir cihaz ama neticede aynı vazife için kullanılıyor.
IMG_4747

Test Sonucu;
Powerbanta 1.5 sene kullandıktan sonra yapılan bu testte bu arada unutmadan bataryaların benden öncede bir geçmişi var;
Bataryalarımın en iyisi 1900mah civarında veriyor en kötüsü ise 1300mah civarında.
Yani en iyisi% 75 verimli en kötüsüde %55 oranında verimli çalışıyor.Sonuçlar açıkçası benim için yeterli geldi.Bu power bank uzun seneler daha beni götürebilecek.

Elimde olan 25 e yakın bataryayı denedim 600-800 mah üzerine çıkamadı bir çoğu.Gözümde tamamen çöp.

Sony’ler gerçekten iyiymiş.

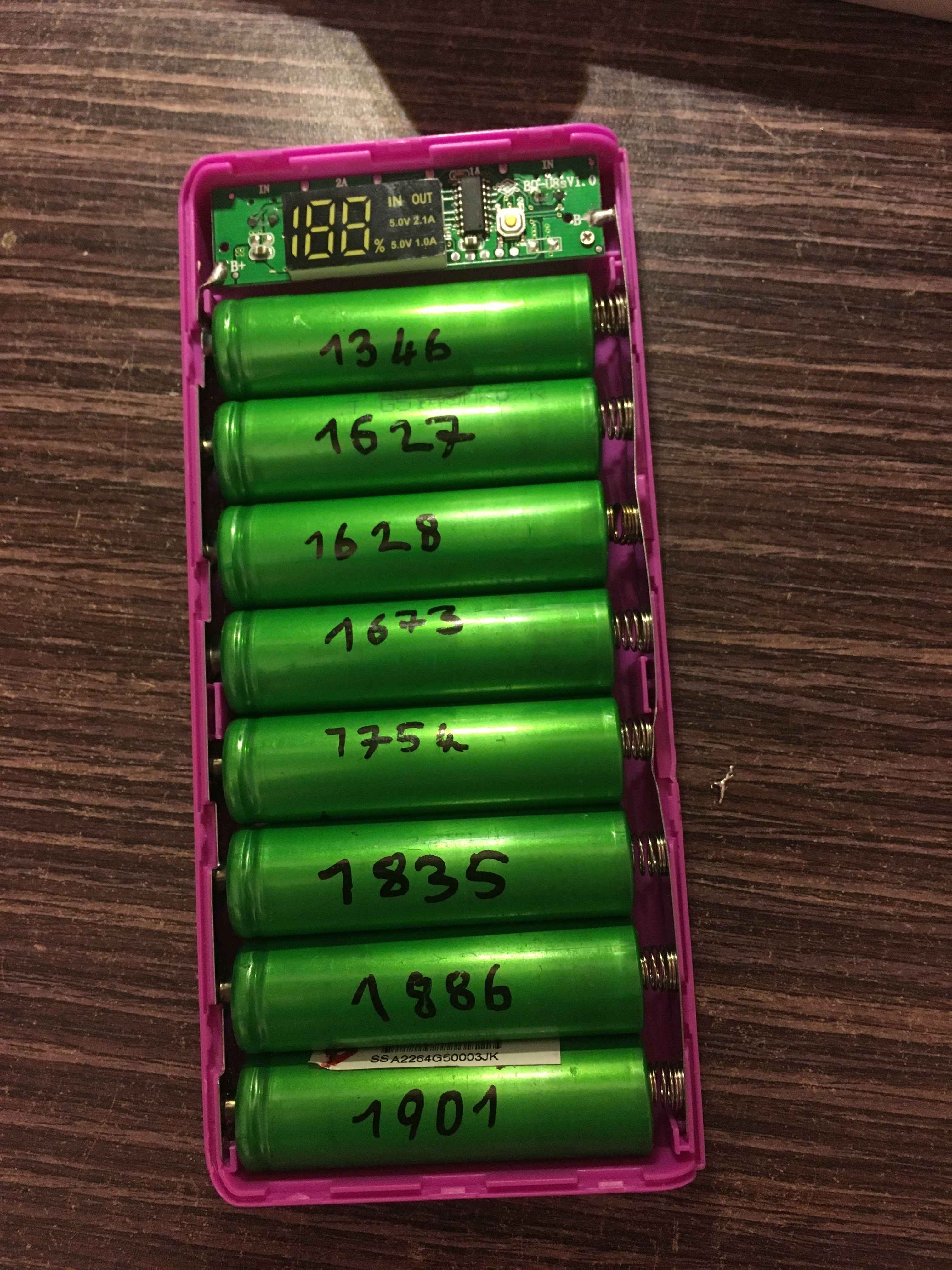

IMG_4841
Beyaz kasayı başka bir projede kullandım sonra mor rengide geçtim ama bataryalar hala eski bataryalar sizi yanıltmasın.

Yaptığım dönemde gerçek değerinin 18-20bin Mah civarında olduğunu düşünüyordum.1.5senelik kullanımda %15 civarında azalmışta olabilir.
Bugün test aletiyle  tam olarak 13650 mah çıkıyor .

Belki ilk bakışta az görünebilir.Ancak konuştuğumuz gibi bir çok powerbank üzerinde yazan değerleri sağlayamıyor veya etikete fazla yazıyorlar..
Gerçekten 20.000-30.000 mah yazan bir powerbankın  hemen hemen bu boyutta olması gerekiyor daha küçük daha hafif olamaz.



El yapımı power bank sahte 18650 Power bank pilleri

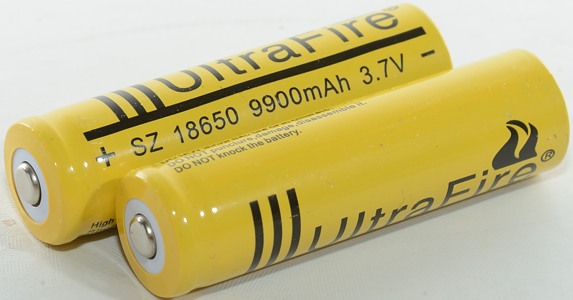

Sahte Batarya örneği

Aliexpresste ve piyasada gördüğünüz  tek bir batarya üzerine 5000mah yazanlar 9000mah yazanlar tamamen yalan inanmayın.
Konu başında sıraladığım dünya markalarının bile 18650 deki en büyük kapasitesi 3400mah civarında.

Sıfır takıntısı olan ama fazla para harcamak istemeyen arkadaşları uyarıyorum. 3 tane Kalitesiz bataryanın sıfırını alana kadar bir tane  sıfır sony veya samsung alın. daha çok performans elde edersiniz benden söylemesi.

Dilerim keyif almışsınızdır ve sizlere fayda sağlar.
Yapmayı düşünen arkadaşlara başarılar

Atakan Demirtürk



6 Responses

  1. Fahri

    Merhaba ben bişey merak ettim de powerbank ın içindeki piller birbirletine nasıl bağlılar hepsi paralel mi şemasını paylaşırsanız çok memnun olurum kolay gelsin

    • atakandemirturk

      Hepsi paralel bağlılar bir şeması yok aslında.
      Bir tarafı artı bir tarafı eksi..
      Hepsini aynı yönde ve yönüne dikkat ederek takmanız yeterlidir.
      Kumandaya pil takmak kadar kolay.
      Elinize geçsin kolaylıkla yapacağınıza eminim selamlar.

  2. Armagan çolakoğlu

    Merahaba Atakan bey dediğiniz gibi aynı şekilde bende bir powerbank yaptım fakat 20.000 Mah piller de 4000 mah bir kayıp oluyor nedeni hakkında bir bilginiz var mı

    • atakandemirturk

      Fabrikadan aynı gün çıkmış sıfır pillerde bile Kapasite farklılıkları olabiliyor.Bu durum gayet doğaldır.
      16.000 mahta güzel bir değer.
      Selamlar
