Li İon Batarya Kapasite Ölçüm-Test Cihazı HW586 Hakkında Her şey

Merhabalar piyasada bulabileceğiniz en uygun ve en yaygın kapasite ölçer hakkında bilgiler paylaşacağım.

Zaten vergisiydi nakliyesiydi derken  ithalatçı fiyatlarıyla yurtdışı fiyatları arasında bir fark kalmadı.
Türkiye de konu başlığımızdaki gibi “18650 kapasite ölçüm cihazı veya li ion batarya test cihazı ” olarak aratmanız yeterli.
hemen hemen 4-7 dolar civarında fiyatlara satılıyor.
Ürün Kodu piyasada ” HW 586 “Olarak geçiyor.
Bu cihazla neler yapabilirsiniz.
18650 kategorisindeki tüm pilleri ölçebilirsiniz.18650 ye yakın güçlerdeki pilleride ölçebilirsiniz.
Sadece çok küçük piller 18650 lerde kullandığımız direnç değeri biraz büyük kaçar daha az akım çekmesini sağlayacak bir direnç ile daha ufak pilleride test edebilirsiniz. Hatta 100 mah gibi değerlere ayarlanabilirse  Ufak boy ni-cd ni mh pilleri bile test edebilrsiniz.

Kapasite ölçer Çalışma mantığı kısaca neye dayanır?

Kapasite ölçerin amper ve voltaj ölçen cihazlardan teknik alt yapı olarak hiç bir farkı yoktur.
Tek Özelliği basit bir toplama işlemi yapabilmesi. O yüzden bu aletleri gözünüzde çok çok büyütmeyin.
Voltaj x Akım = çekilen güç

Anlık çekilen gücüde voltajın ve akımın sürekli değişmesini göze alarak toplama işlemi yapıyor. (pil boşaldıkça veya direnç ısındıkça çektiği akım ve voltaj değerleri değiştiği için )

Bu değerde bize pilin kapasitesini yani AH cinsinden bir akım değeri veriyor.(Amper saat )
Tüm olay bu Power = Volt x Amper  formülüne dayalı.

Cihazın temel Gereksinimleri;
Cihazla beraber gelmeyen ama cihazı kullanıma hazır hale getirmek için gerekli aksesuarlar
*Güç sağlamak için 5 volt bir adaptör veya besleme (Akım fark etmez çok az tüketiyor 70Mili amperden daha az)
*Android şarj kablosu  (Micro usb)

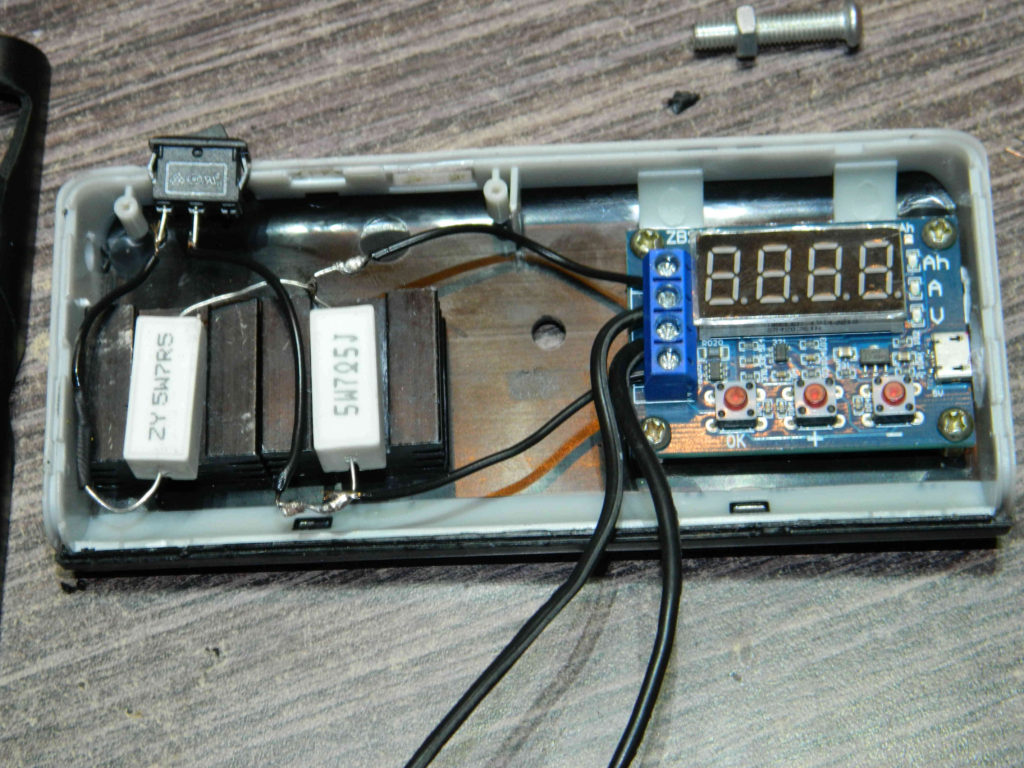

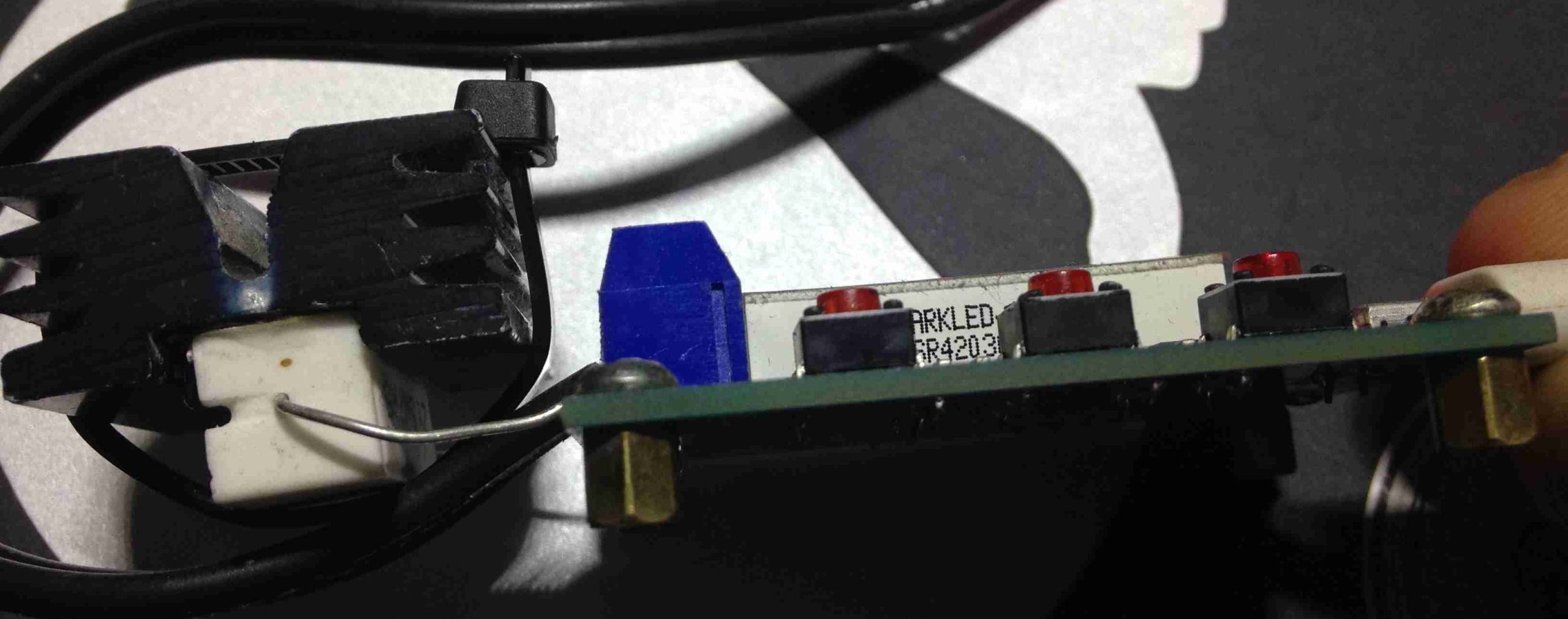

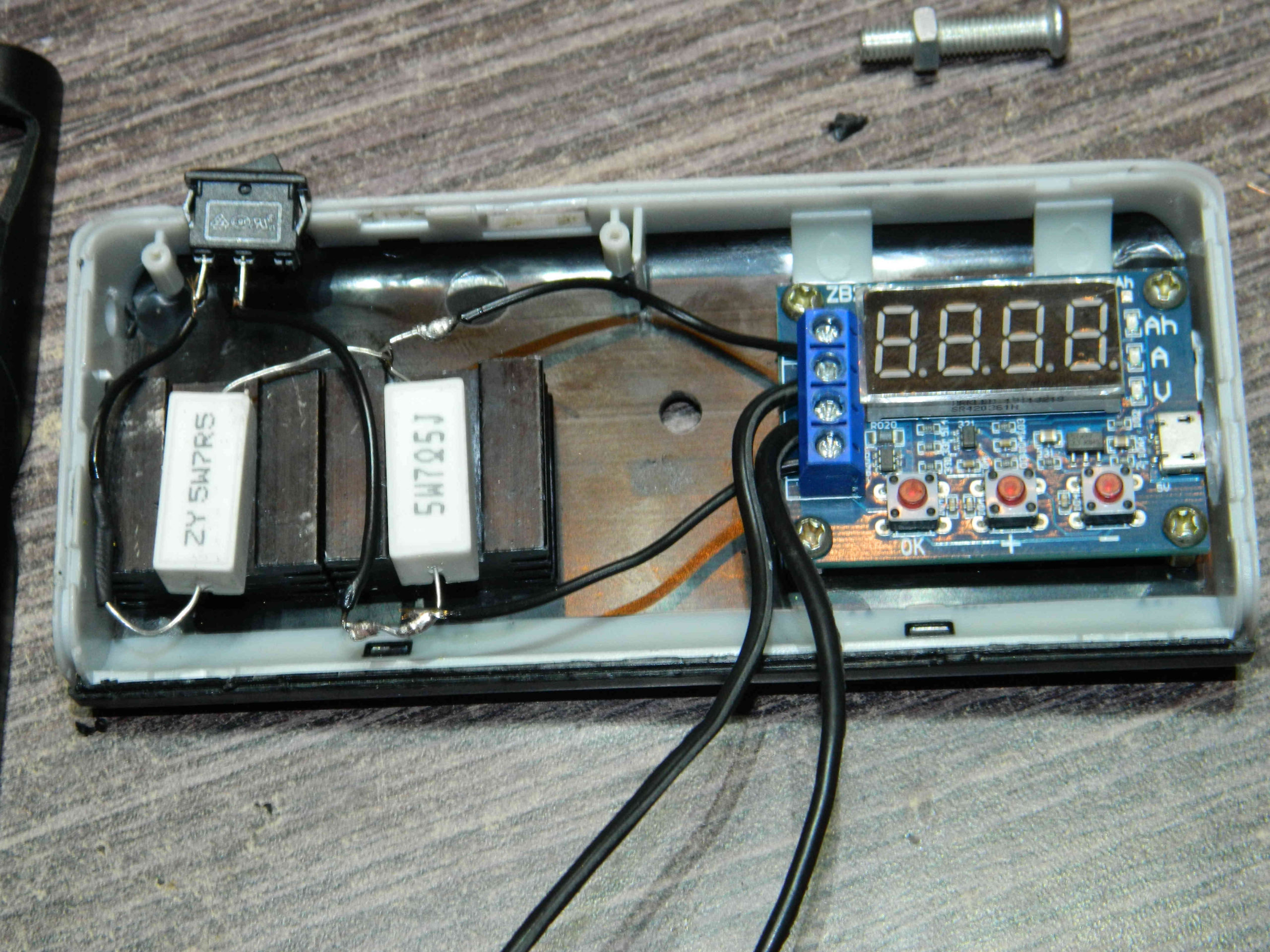

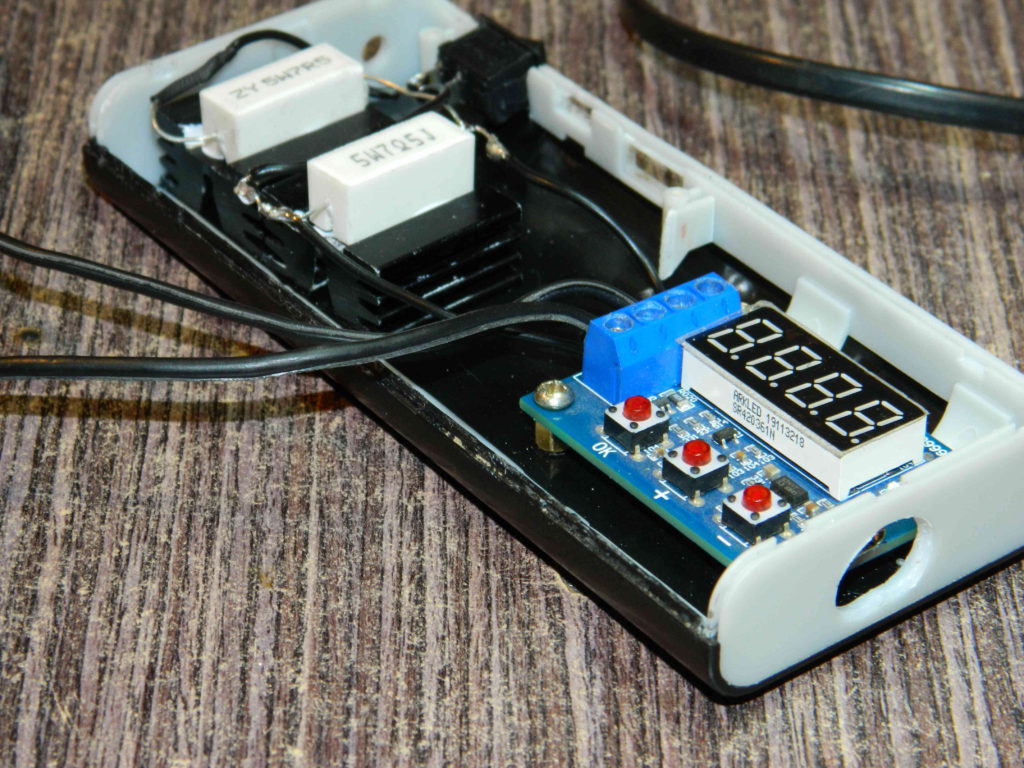

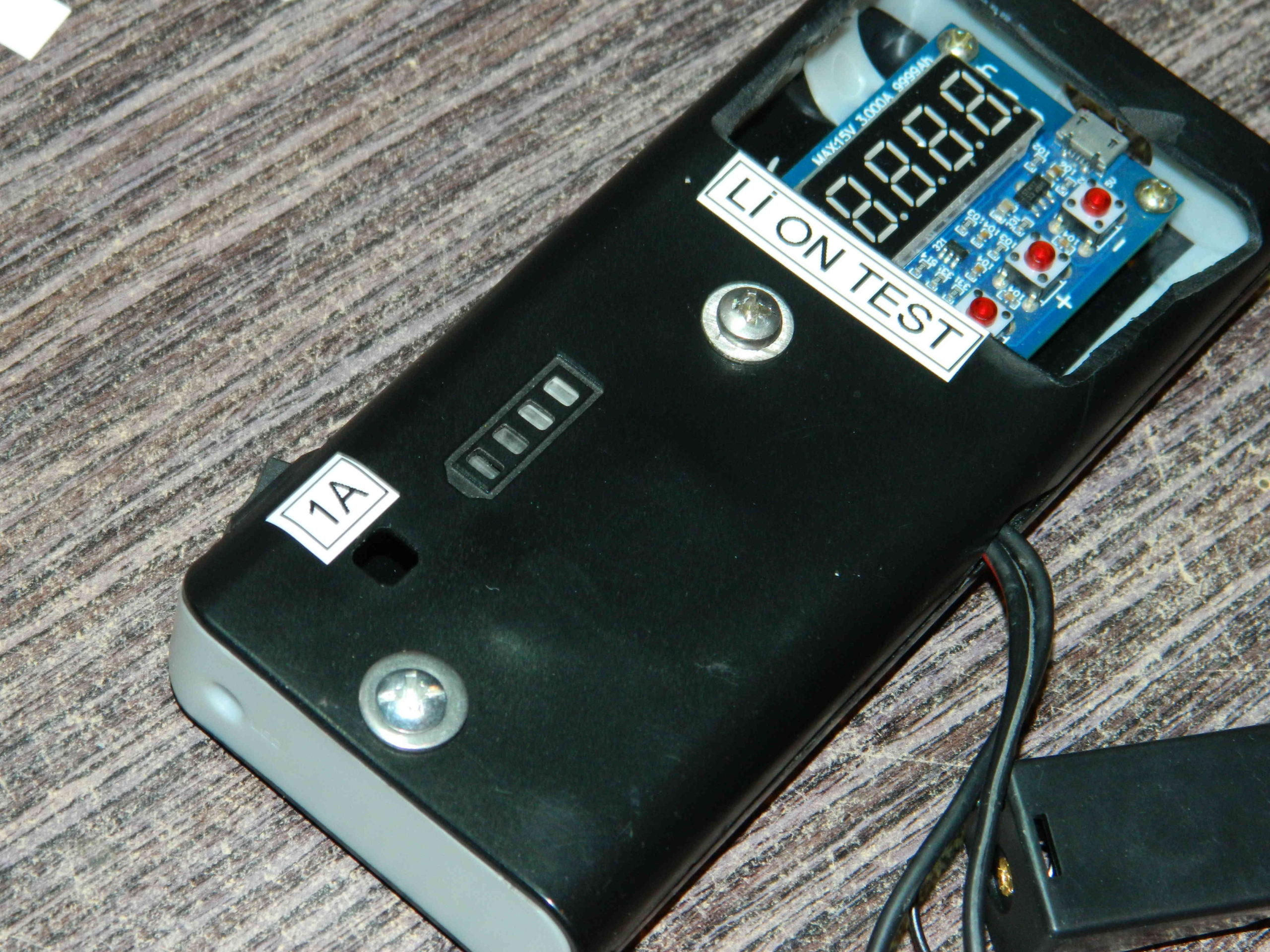

*Direncin gücünü küçük bulduğum için kendim bir soğutucu ekledim herhangi bir metal parçadan ufak bir soğutucu sabitleyebilirsiniz.

Genel Özellikleri;
Giriş voltajı;4.5v-6v arası
Enerji tüketimi; 70miliamper veya daha altı
Deşarj gerilimi ayarı; 1volt-15volt Yani kısaca 1s-2s-3s pillerde test için kullanılabilir.

Sonlandırma voltaj aralığı  0.5volt-11volt (Cut off voltajı)
Desteklenen Maksimum deşarj  Akımı;3 Amper (biraz zor… bence maksimum 1 ampere kadar zorlanmalı)

Nasıl Kullanılır;
Öncelikle uyarılardan başlayalım;
*Pili veya herhangi bir beslemeyi ters takarsanız hasar görebilir.
*Dirençsiz kullanırsanız hasar görebilir.

ERROR Kodları;

  • Err1: Pil voltajı 15V’tan yüksek.
  • Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.
  • Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.
  • Err4: Akım 3A’den fazla.

Kullanımı;
Direnci ve pil yuvasının girişlerini bağladınız. Beslemesini bağladınız elektrik tesisatı hazır. Bu konu hakkında bilgi vermiyorum çünkü oldukça basit.
2 uç pile 2 uç dirence.
Pili takarken artı ve eksilere dikkat ediyoruz. Dirençte fark etmez çünkü yön kavramı yok.

Taktığınız pil tam dolu olmalı yoksa ölçüm tabi ki hatalı olur.

Öncelikle pili bağlasanız bile ekranda herhangi bir enerji geldi ibaresi yer almıyor. Besleme için mutlaka micro usb girişinden güç istiyor.

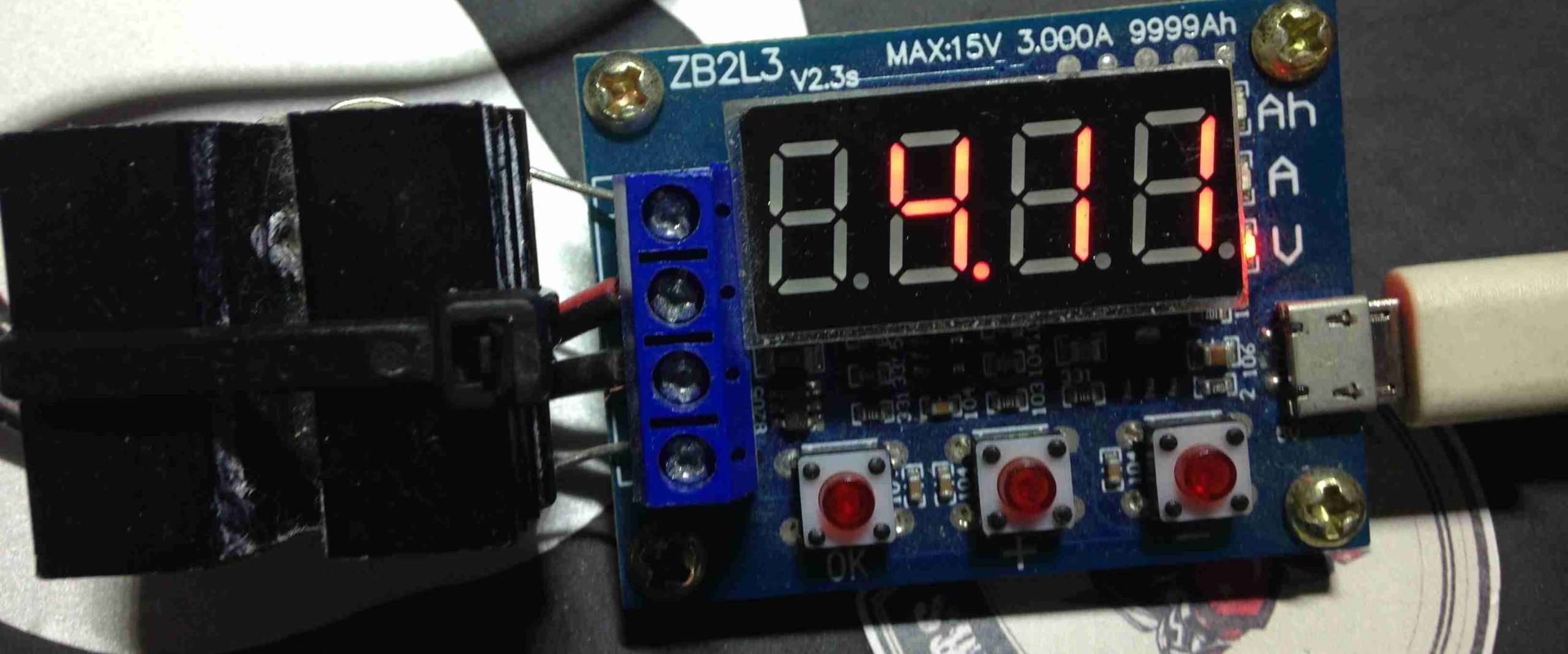

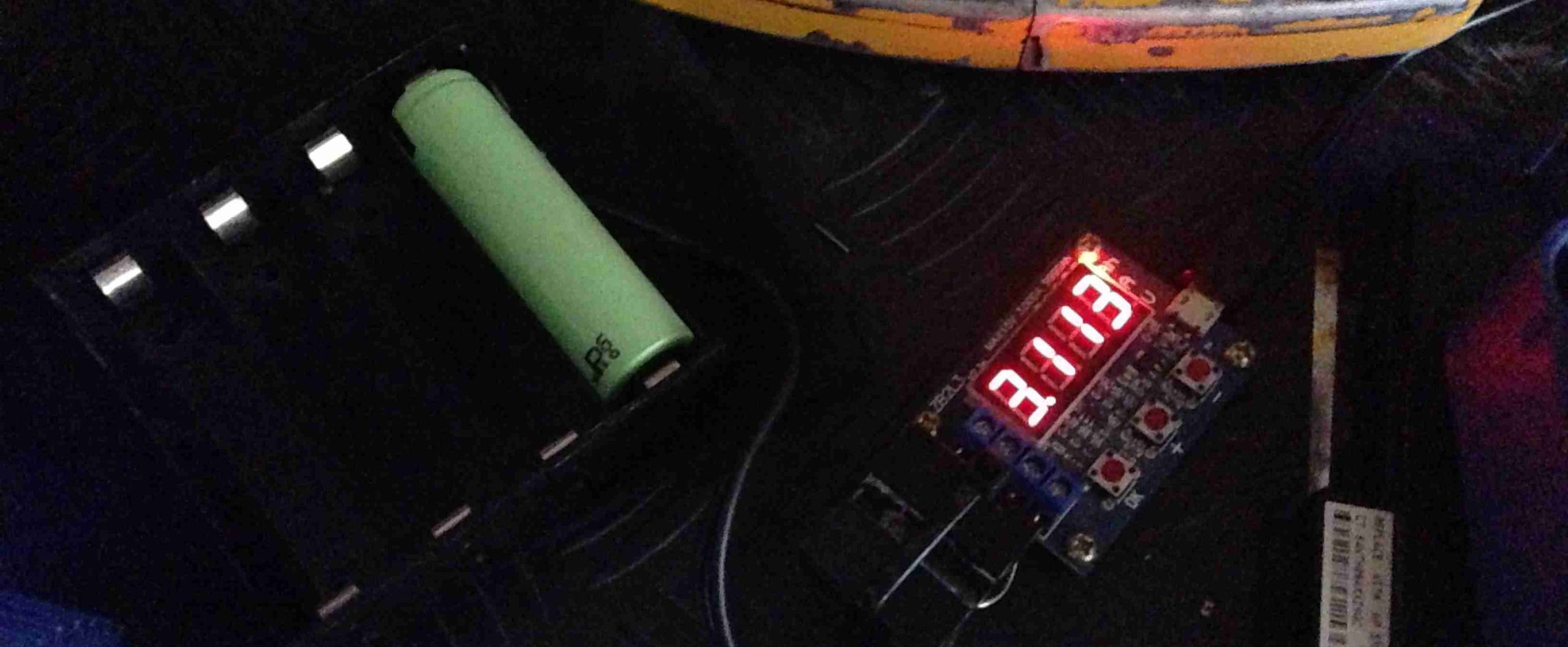

Güç verdikten sonra eğer pil bağlı ise ekranda bağlı olduğu pilin voltajını görmeniz gerekir. Görünmüyorsa pil bağlantılarınızdan veya pilinizin voltaj verdiğini tekrar kontrol etmenizi tavsiye edebilirim.
*Pili önce veya sonra bağlamanın bir farkı veya zararı yok. Test bitmeden pili ayırmanın bir zararı yok. Bir test bitip diğer teste başlamak içinde enerjisini kapatmaya gerek yok.
Pil bağlı değilken Testi başlatmaya çalışırsanız. Err2 kodunu alırsınız.

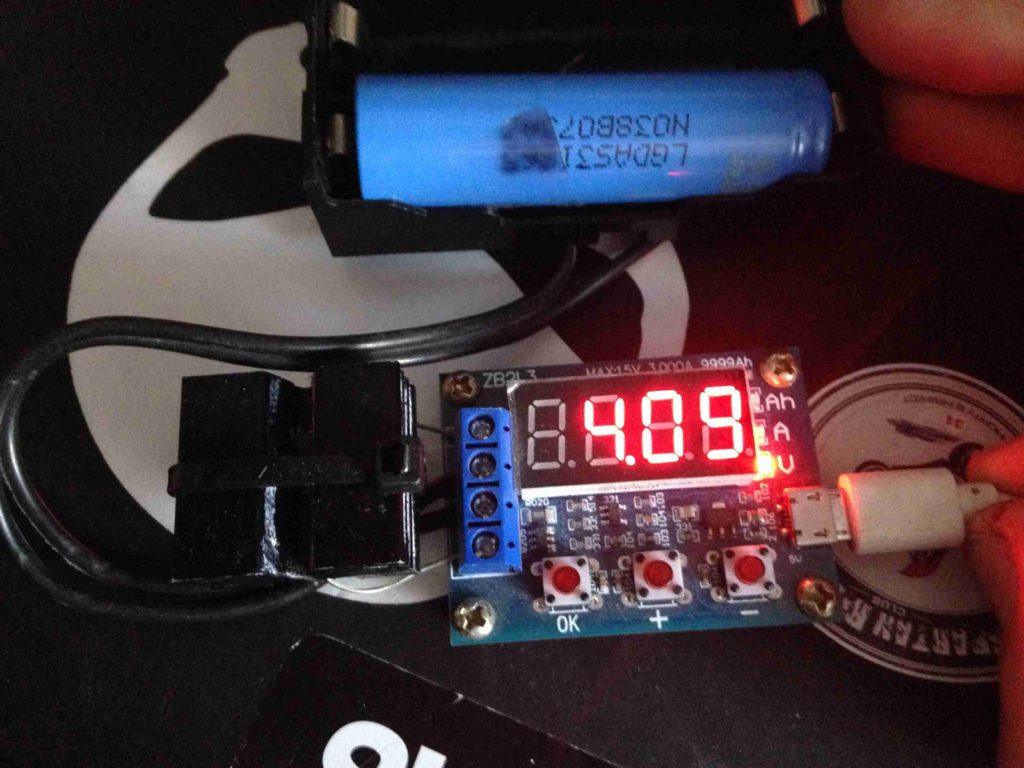

Neyse bağladık pili dediğimiz gibi voltajı yazıyor.


Test bitiş voltajı ayarı(Kesme -ayırma -kapatma voltajı)
Menüye girmek için hiç bir şeye basmadan +veya eksi tuşlarına bastığınızda doğrudan bu ayar menüsüne giriyor.
Cihazla ilgili öyle karışık menüler çılgın özellikler yok. 3 tane tuş olmasına rağmen toplamda bir tane ayarı var.
Oda bu ayar yani kapatma voltajı ayarı.
Tanım;
Her pilin olması gereken minimum ve maksimum voltaj noktaları vardır.

Olması gerekenden yüksek veya düşük olmamalı. Fazla düşürmek pili bozar yada kısa vadede bozmasa bile ömrümden çalar hale gelirsiniz.
Li ion ve lipo piller için uzun ömür açısından  hücre başına minimum 3volt tavsiye edilir.
Yani bizim cut off voltaj ayarımız

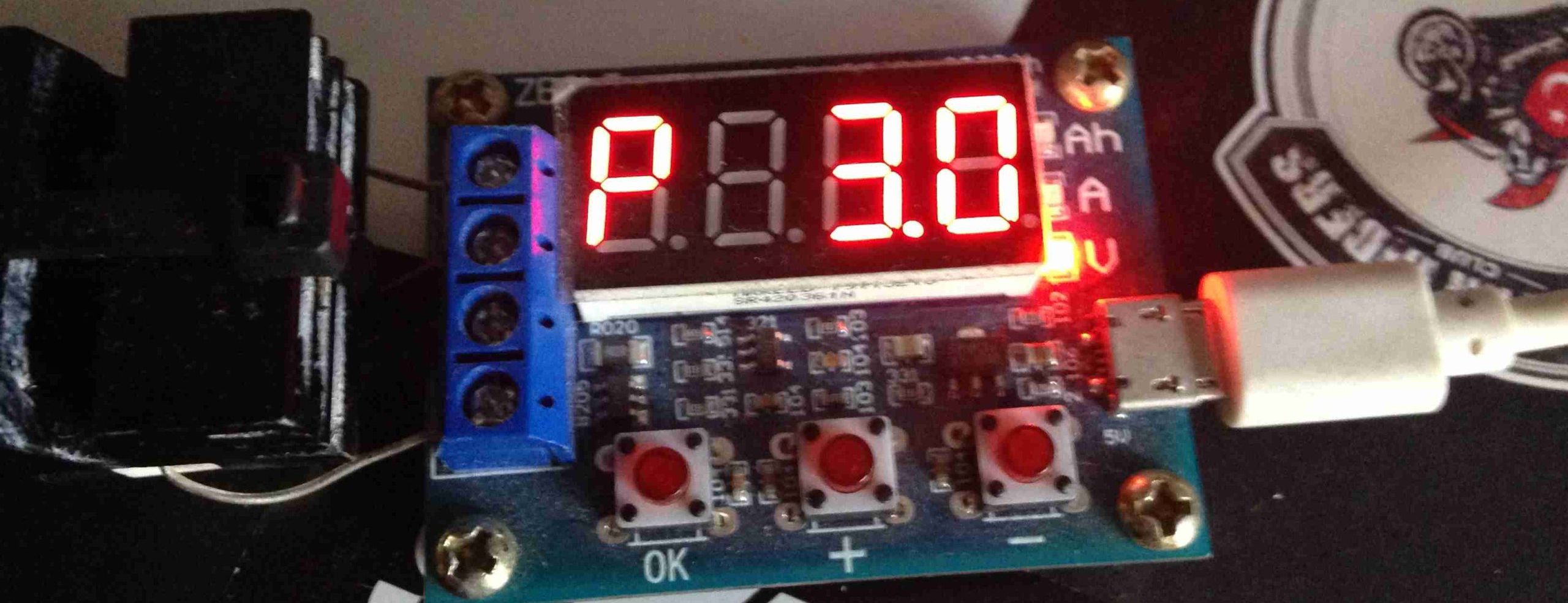

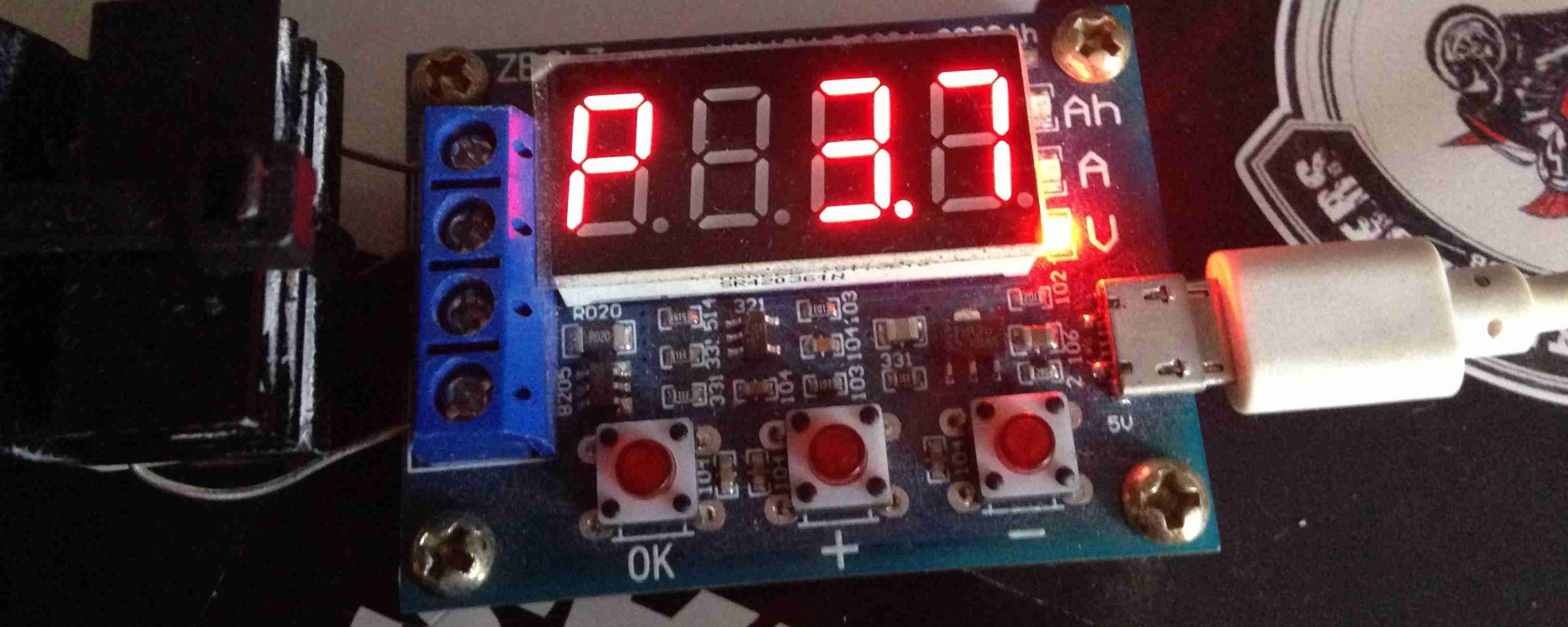

P=3.0V

Kalkıp bunu 2.7-2.5volta ayarlarsanız test sonucunda kapasiteniz daha yüksek görünür evet bunu da verebilir pil ama aslında pili çok yıpratırsınız. Aynı zamanda doğru saha sonucunu vermez çünkü powerbankler ve muhtelif cihazlarda genelde 3volt civarında kendilerini kapatırlar.

Teste başlamak;

Pili Bağladınız  testi bitirme voltaj ayarını olması gerektiği gibi ayarladınız .Ekranda sadece voltaj gözükürken  “OK” Tuşuna bastınız. Test başlıyor.
Önce ekranda uyarıcı ve bilgilendirici olarak  p=3.0 veya ayarlardığınız değer ne ise bir kaç saniye onu gösterir.”
Ardından sırasıyla bir kaç saniye arayla
AH-A-V ışıkları yanar ve display de bu tanımların değerleri görünür.
Ah=Amper saat Toplam çekilen kapasite
A=Anlık çekilen amper
V=Pilin anlık voltajı

“A” Konumunda iken dirence göre o anda üzerinden kaç amper-mili amper geçtiğini yazar.
Pilin voltajı düştükçe burada yazan sayı azalır çünkü voltaj çarpanı azalır.
Isındıkça Malzemenin direnci artar aslında çektiği akımın artması lazım ancak voltaj azaldığı için üzerinden geçen akım bir miktar azalır.

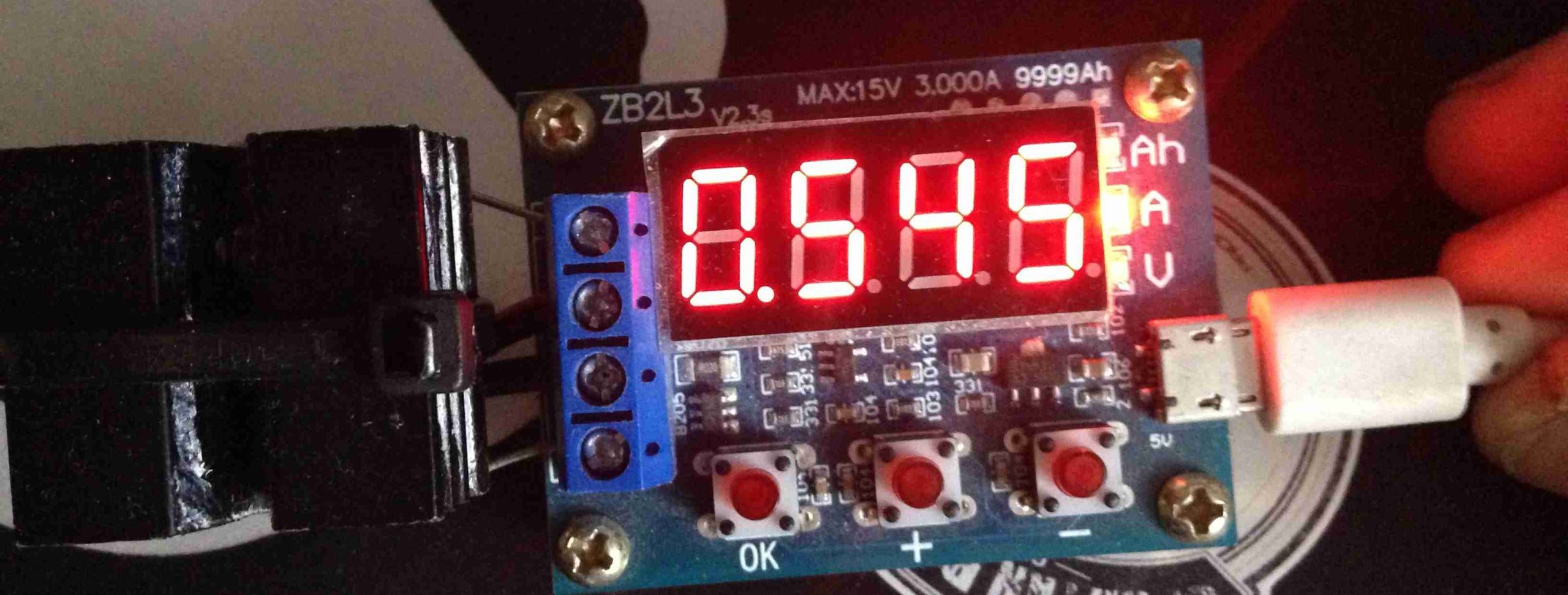

Örneğin bende 0.545 ile teste başlayıp genelde test sonlarında 0.450ma anlık çektiğini görüyorum.

AH Işığı yanıyorsa
Voltaj x Amper x Zaman= Amper cinsinden üzerinden şimdiye kadar çekilen enerjinin toplam miktarını yazmasıdır.
Yani testten bir sonuç çıkarmak için gerekli en önemli gösterge bu.


Test ilerledikçe bu sayı artacak.
En son ise

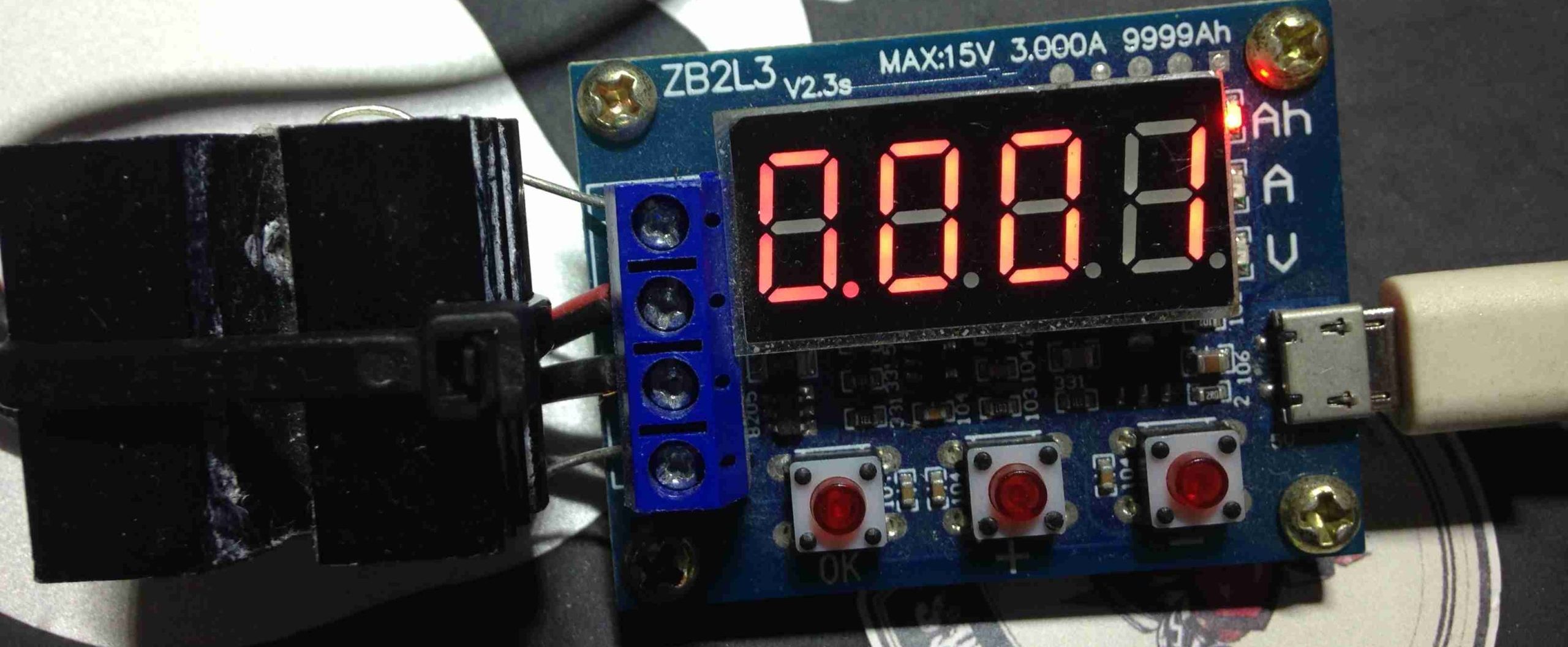

Test bittikten sonra Göstergede sadece “AH” Görünür. Display hafif hafif pır pır eder.
Mantık yoluyla düşünürsek test ne kadar uzun sürerse pil o kadar sağlam ne kadar kısa sürerse o kadar kötü  diyecek kadar basite indirgemek bile hiç mantıksız olmaz.
Mesela bu testte panasonic bir pil kullandım (çıkma değil bir yerden sıfır gelmişti) 5 yaşında bir pil olmasına rağmen tam kapasitesini hala gösterebiliyor.

Ortalama 200mah- 3000mah arasında sayılar göreceksiniz.
Özellikle sıfır değil de 2.el çıkma piller test ediyorsanız 3000mah görmeniz milli piyango yılbaşı çekilişinde son 3 sayıyı tutturma olasığınızdan bile daha düşük desek abartmış olmayız.

Kaç Çıkmalı?
Genel olarak test ettiğim sayısını bilemeyeceğim kadar çok pilde çok farklı sonuçlar elde etmedim.
Genel olarak li ion piller 2000-3000mah aralığında bunu az çok ilgilenenler olarak hepimiz biliyoruz.

Fabrika çıkışında 2000mah olarak belirtilmiş bir pil için çıkma mantığına göre;
1700mah üzeri
Neredeyse sıfır (sıfır pil bile çoğu zaman tam kapasite vermez)
1500mah veya üzeri
hatrı sayılır derecede iyi
1000-1500mah arası
ortalama derecede iyi. sevinebilirsiniz. Power bank dahil  bir çok yerde kullanılabilir seviyede.
500-1000mah arası
Kötü denebilir ama tamda kötü değil.  Ne diyim bilemedim powerbanke taksan gereksiz ağırlık ve hacim kaplar  atsan atılmaz satsan satılmaz.
500mah ve  altı
Aslında kullanılamayacak durumda.
Belki ufak bir dijital saate yada çok düşük akımla çalışan bir cihaza bağlanabilir. yada arada sırada çalışan düşük güçlü bir cihaza.
Ama normalde saklamaya değmez çünkü test ettikçe bu tip piller elinize sıkça gelir.
doğrudan geri dönüşüm kutusuna atabilirsiniz.

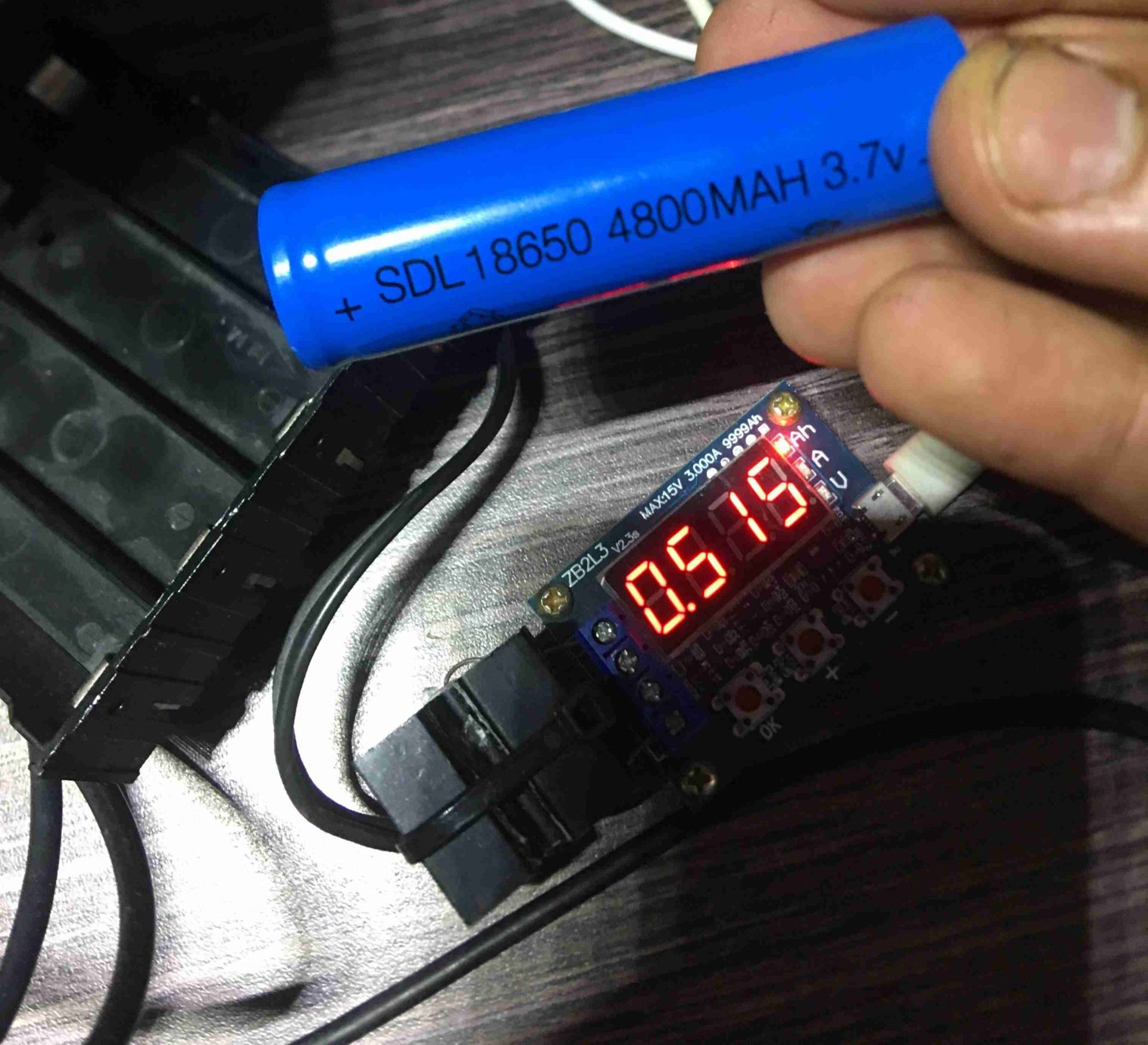

Aşağıda üzerinde 4800 mah yazan sıfır sahte bir pili görmektesiniz. Çıkan kapasite 500mah..
