Herkese merhabalar einhell bataryayla çalışan yeni bir proje ile karşınızdayım. Proje diyorum ama bunu ben düşünmedim 3d yazıcı sitelerinde einhell olarak aratıp neler yaptıklarına baktığım esnada farklı projeler karşıma çıktı. Bunlardan bir taneside mobil cihaz şarj aletiydi.

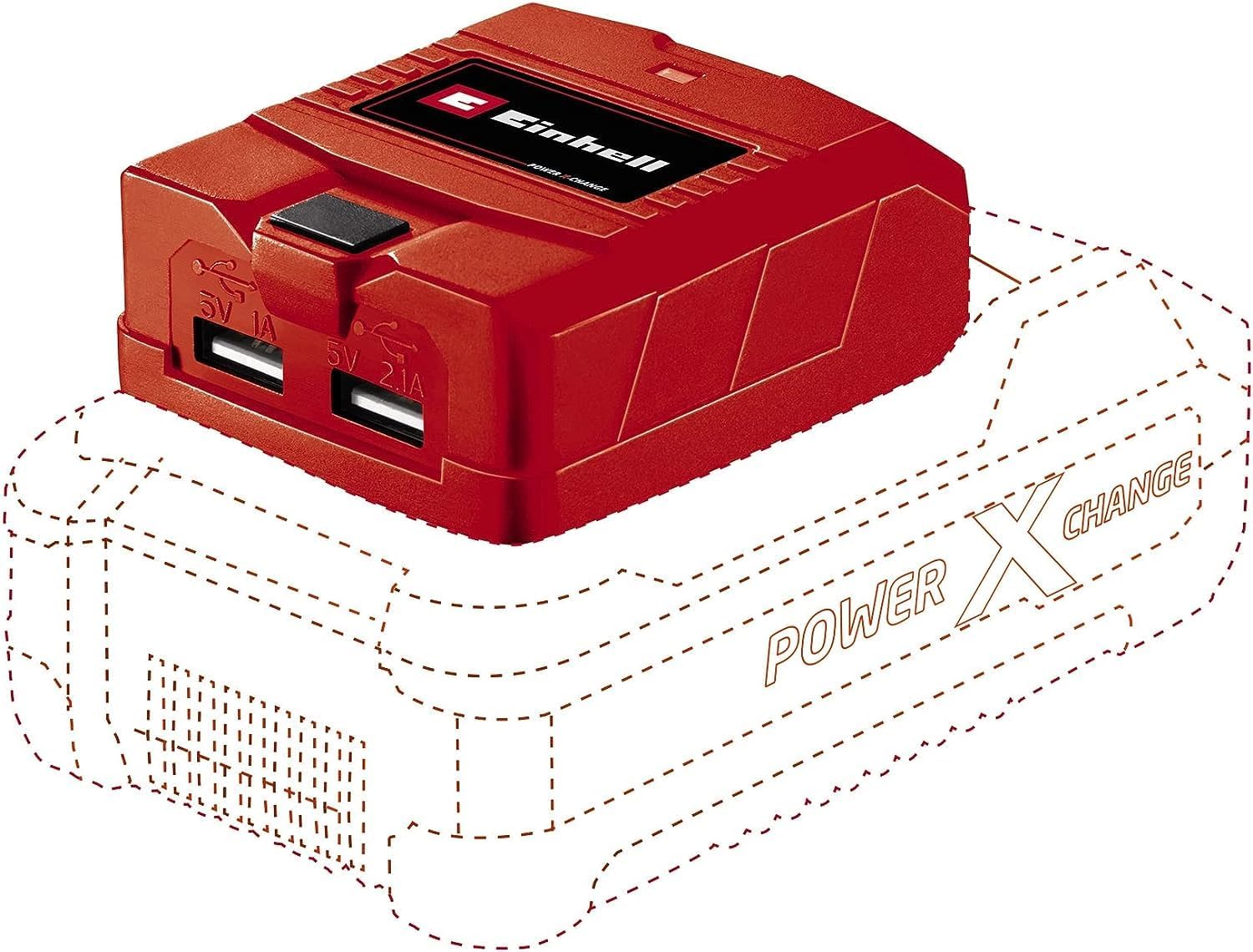

Einhellin hazır ürünü
Öncelikle hali hazırda einhellin böyle bir aksesuarı var. Ama 5volt 1 amper ve 5 volt 2.1 amper olmak üzere 2 adet portu mevcut. Buda günümüz teknolojisi içim son derece yavaş bir şarj teknolojisi. Dolayısıyla pazarladıkları ürün biraz işlevsiz kalıyor. Fiyat olarakta 05.2025 itibariyle 35 doları civarı fiyatıya bence oldukça yüksek.
Daha hızlı şarj eden hazır şarj modülleri var. Biraz el müdahalesi ile 20-25 watt civarı şarj hızını yakalamak son derece mümkün.
Şimdi gelelim bu projeyi yapabilmeniz için gerekli teknik ekipman ve malzemelere
Gerekli Ekipmanlar

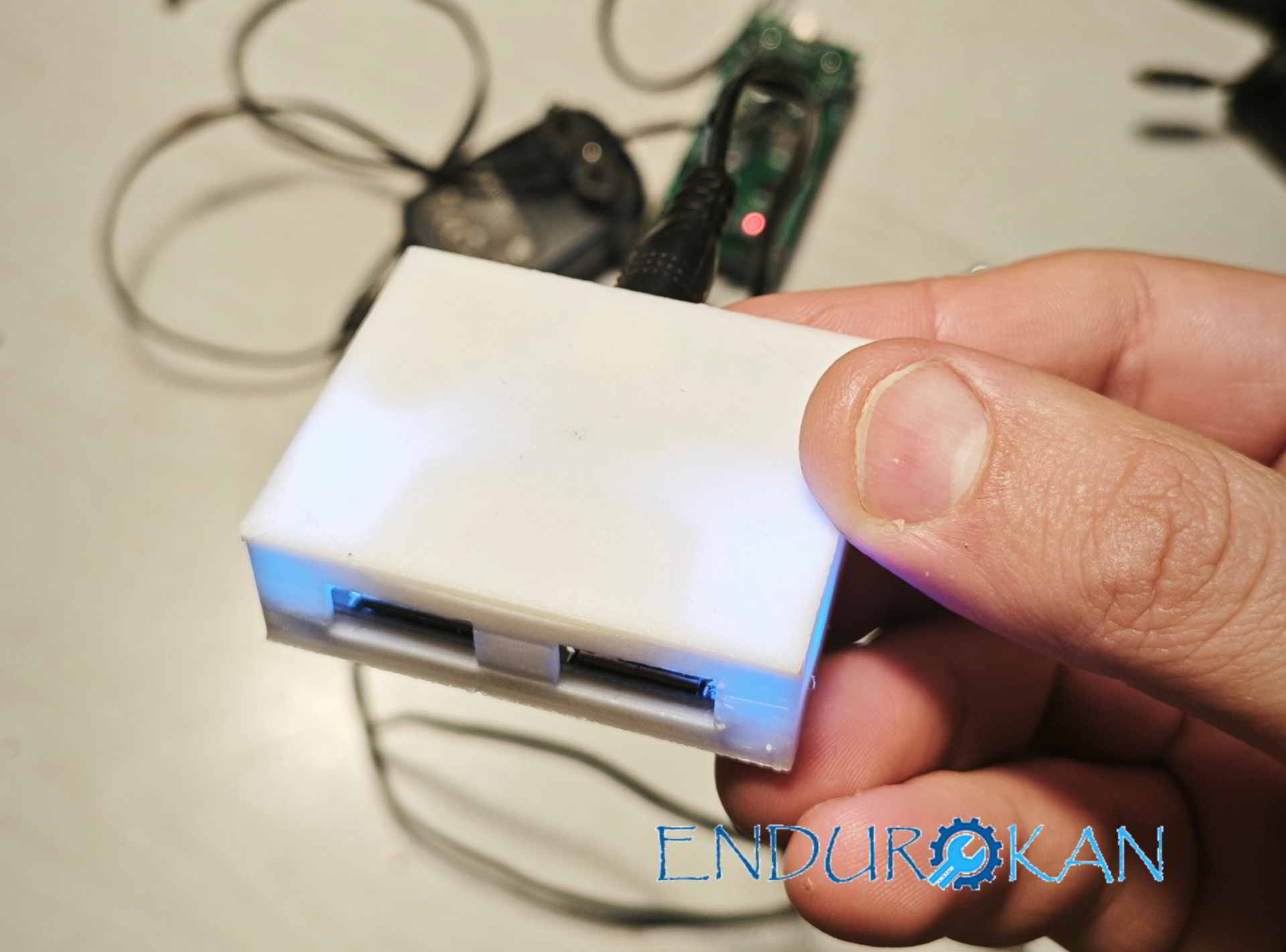

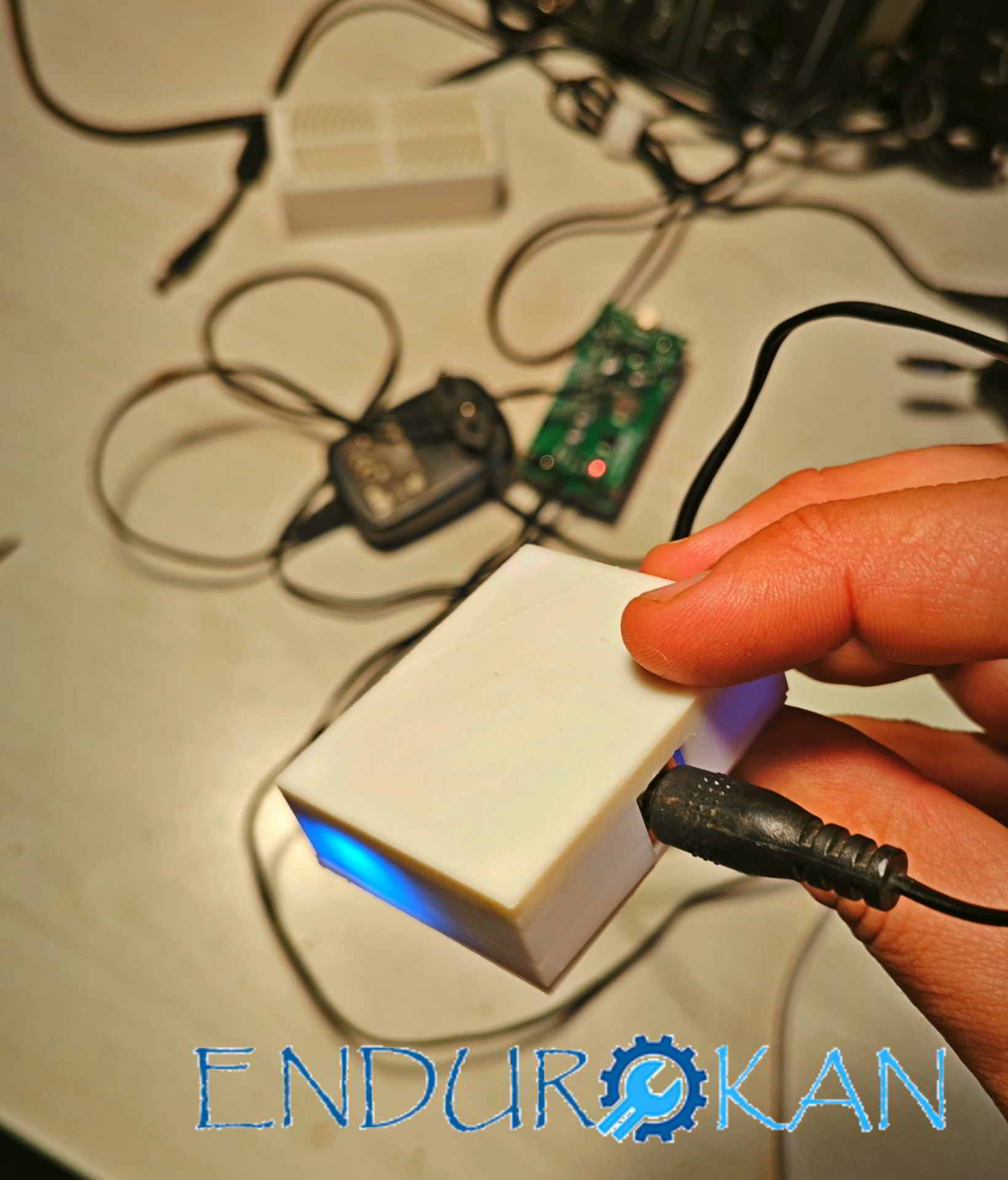

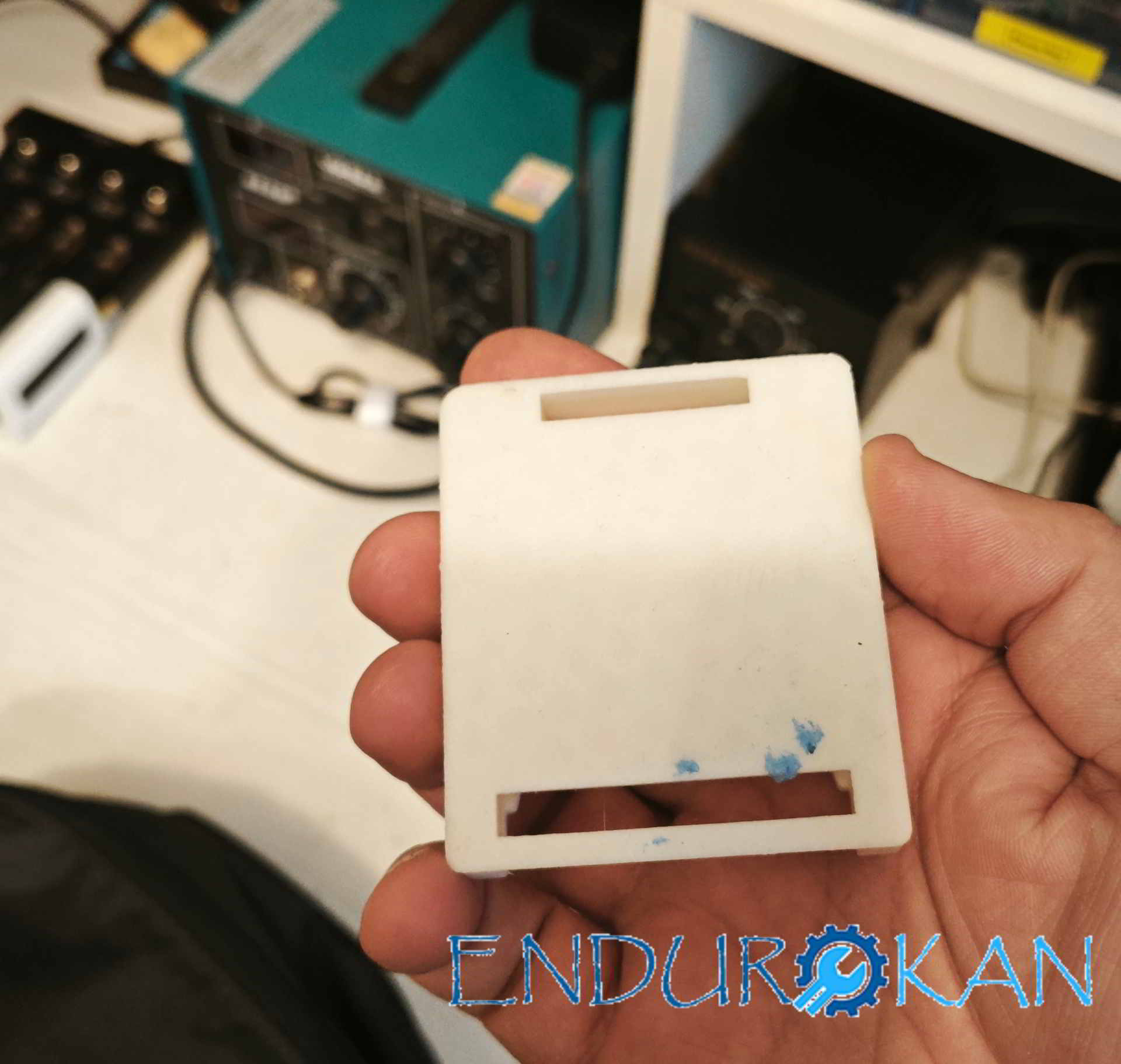

- Ürüne uygun kutu basılabilmesi ve elektrik alma paratını yapabilmek için 3boyutlu yazıcı veya yazıcısı olan bir arkadaş 🙂
- https://www.thingiverse.com/thing:6723172 Kutu url si https://www.printables.com/model/243613-battery-adapter-einhell-power-x-change-general-pur Bataryadan enerji almak için aparat
- Duruma göre Dc elektrik bilgisi ölçü aleti kullanma becerisi lehim yapma becerisi gibi teknik yetenekler
- Sıcak slikon tabancası gibi ekipmanlar

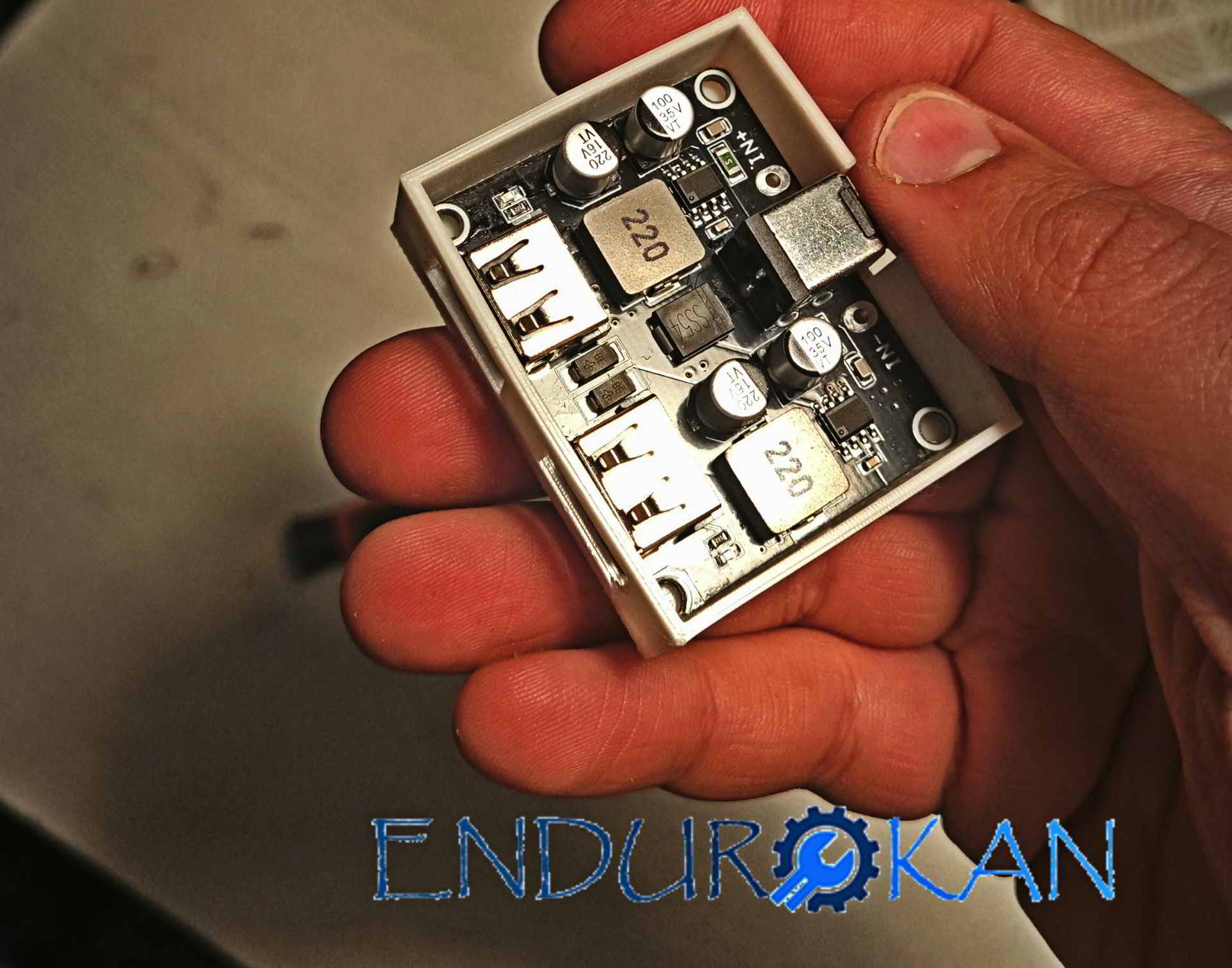

- XFW-KC42-2 Usb şarj modülü (aliexpress yada yurtdışı sitelerden tedarik edilebilir
- 5.5 x 2.1 erkek fiş kablolu (eski bir adaptörden v.s keserek alabilirsiniz)
- Erkek terminal fiş
Giriş

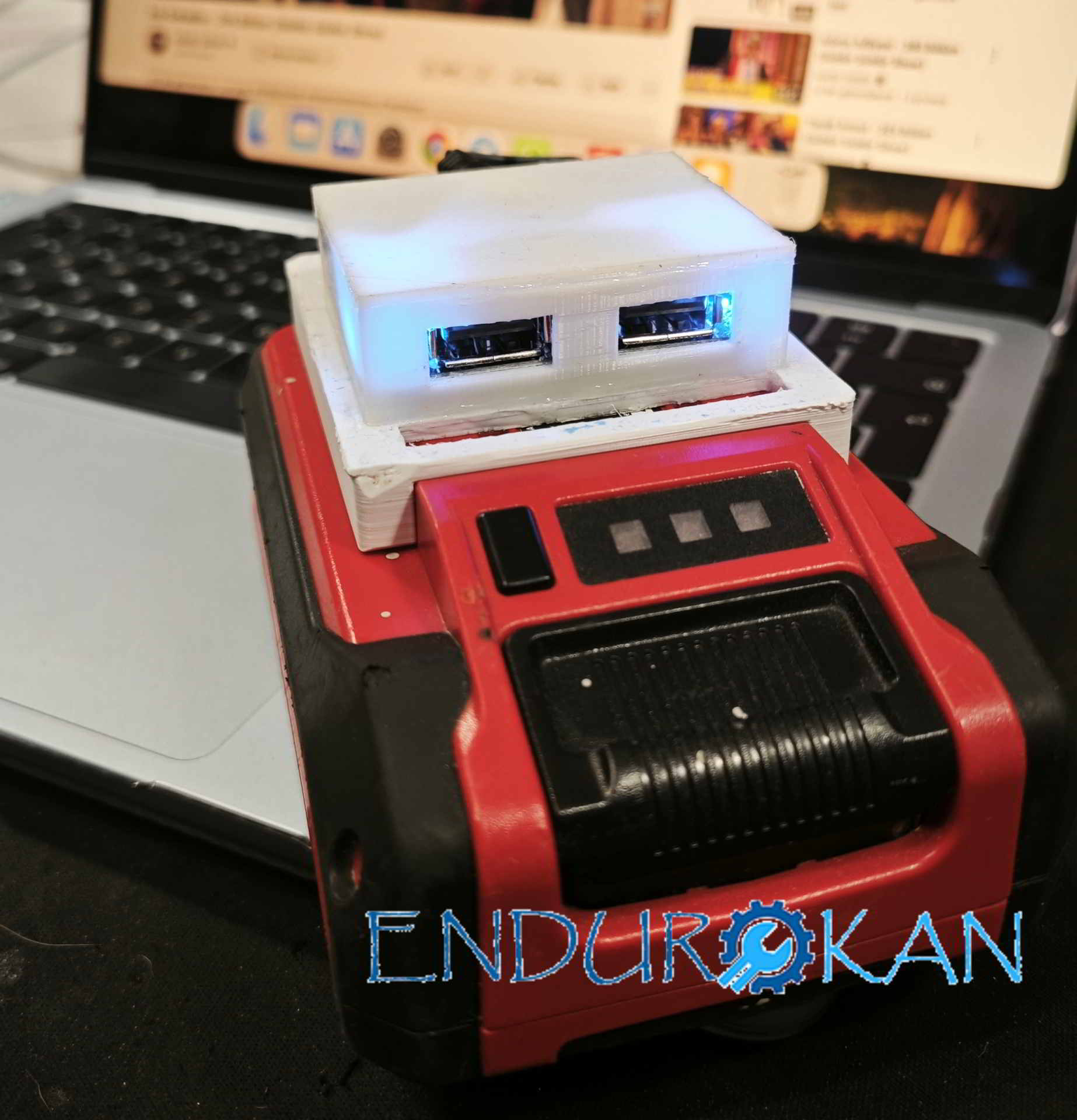

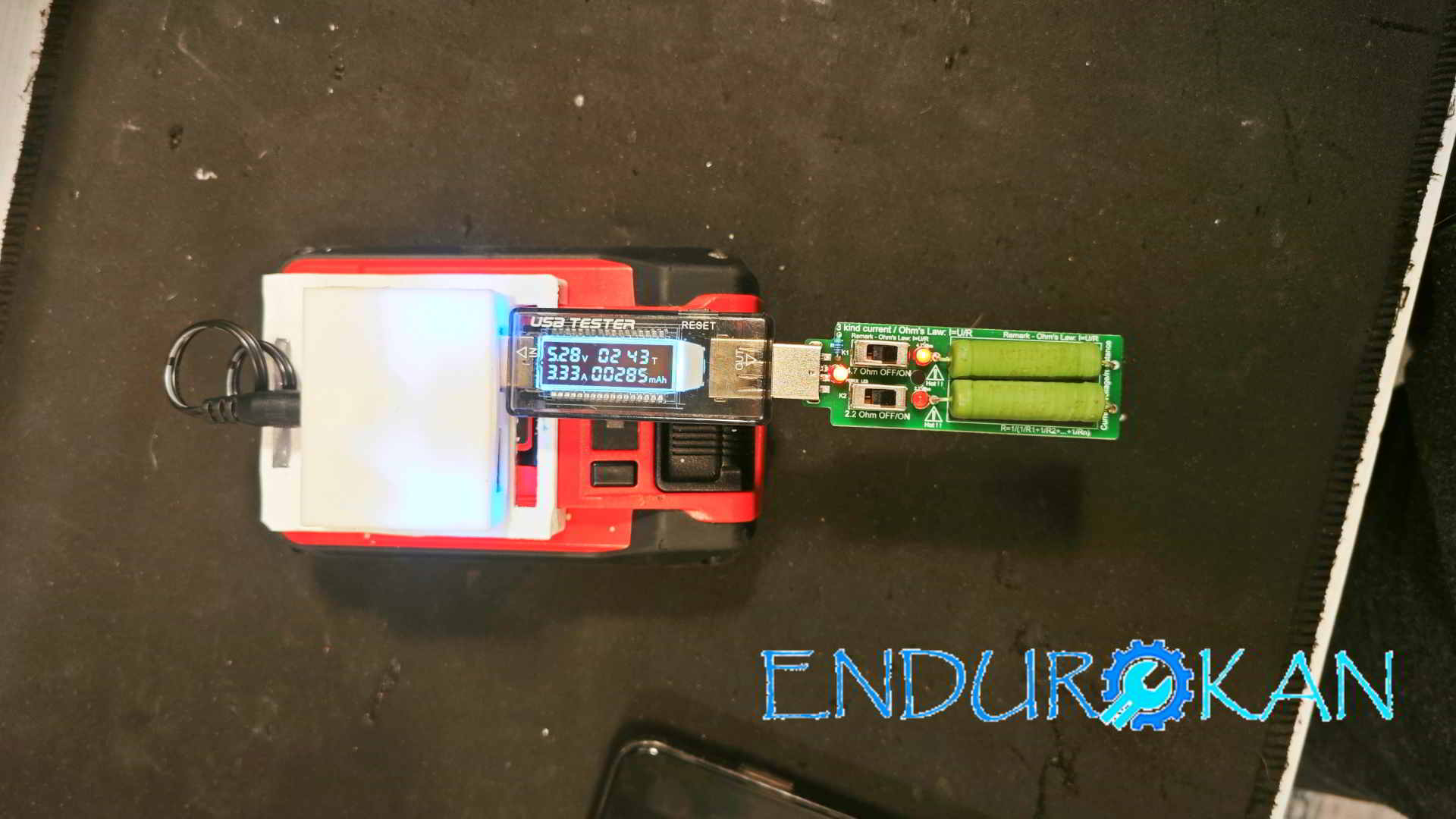

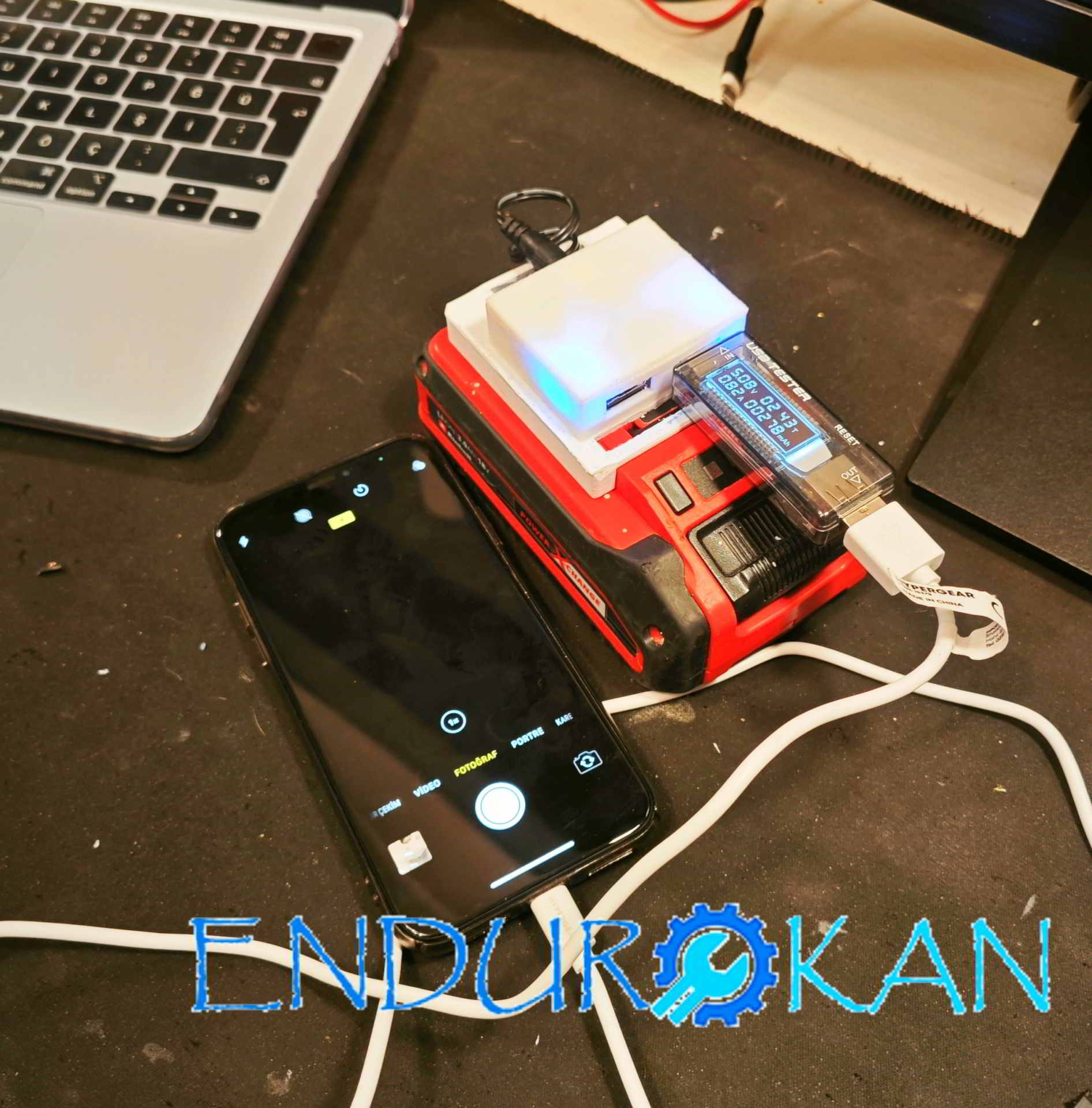

Android hızlı şarj destekleyen telefonlarda qc3.0 18-20 watt civarında şarjı gayet verimli yapabiliyor. bu şarj modülünün en güzel özelliği hem hızlı şarj etmesi hemde geniş bir voltaj aralığında çalışması yani 12volt 24volt gibi değerleride kullanabiliyorsunuz. Matkap pilimiz tam doluyken 21 volt boşaldığında 15volta kadar düşebiliyor tüm bu geniş 6 volt aralığında bile performans etkilenmeden çalışmakta.
Çok fazla anlatıma girmedim. Terminal nasıl çakılır. kablo kalınlığı ne olmalıdır gibi konulara girmedim.
Temel elektrik bilgisine sahip herhangi biri kolaylıkla bu projeyi gerçekleştirebilir. Takıldığınız yerde mail yolu ile bana ulaşmaktan çekinmeyiniz.
