Herkese merhabalar bu sefer ki projemiz azınlık bir kesime hitap etsede bence son derece hayat kurtaran kritik sayılabilecek bir ürün. Azınlık kesitten kasıt daha fazla teknik bilgi sahibi olanların yapabileceği bir iş olması.
Einhell bataryalarıyla neler yapabilirim diye düşünmeye başladığımdan beri aklıma türlü projeler geliyor. Bu sefer ki projemiz tamamen özgün bir proje. Detaylarıyla anlatmaya çalışacağım.

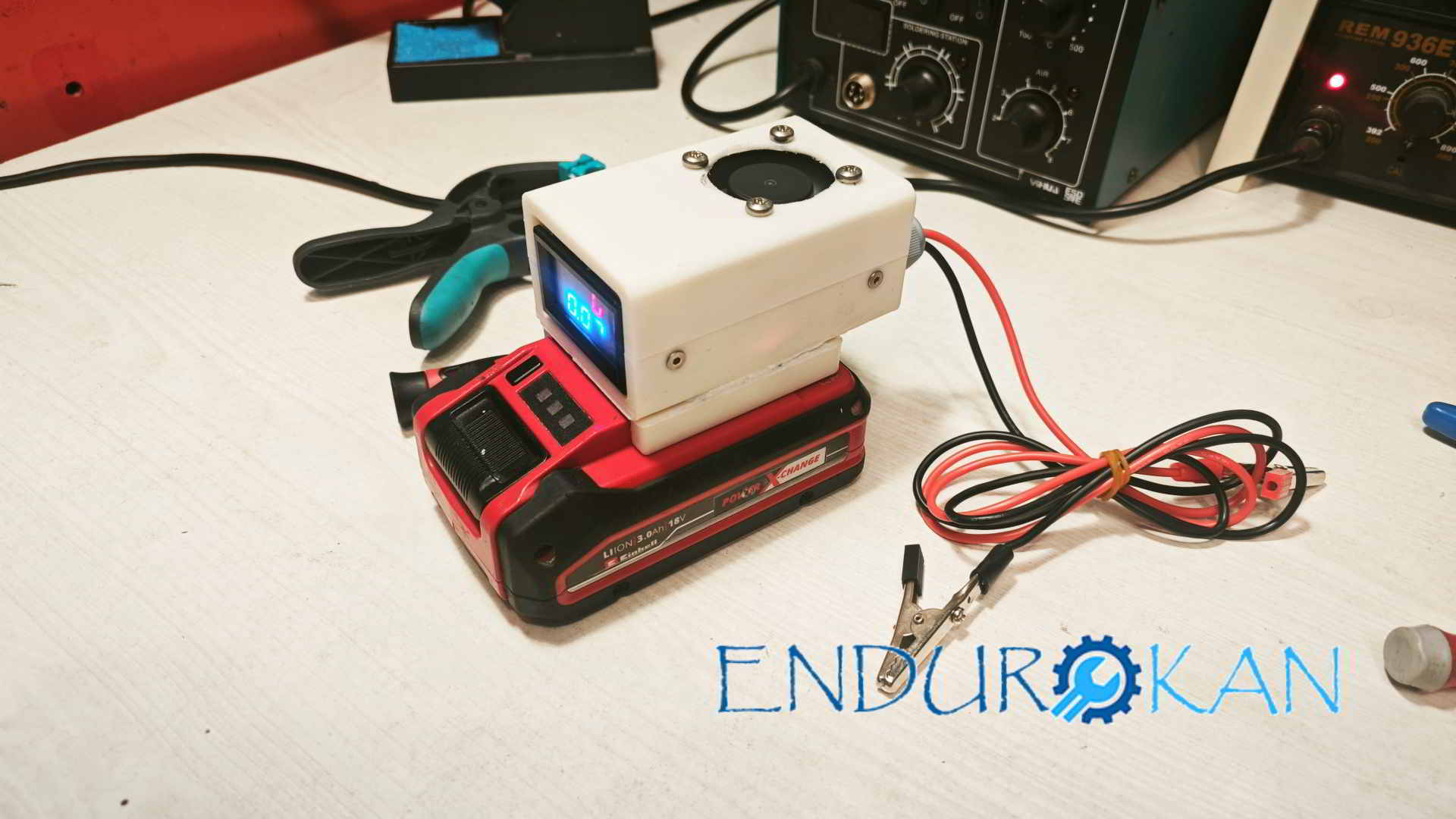

Matkap bataryasından çalışan mobil akü şarj cihazı
Öncelikle neden böyle bir şeye kalkıştım yada bu alet ne işe yarar diye düşünmek lazım.
Senaryomuz
Apartman yada benzeri bir yerin ortak alanında yada sokakta bulunan bir taşıtınız var diyelim. Özellikle motosiklet örneği üzerinden hareket edersem daha iyi olacak. Çünkü bu aletin asıl müşterisi 20 ampere kadar aküsü olan cihazlar. Matkap bataryasının kapasitesi belli başka türlüsü çok uzun sürer.
Dediğim gibi böyle bir noktada motosikletiniz var ve takip cihazı gibi bir aksesuar uzun süre kullanmadıktan sonra akünüzü boşalttı yada herhangi bir sebebi yok uzun süre kullanmadıktan sonra akü boşalmış. Sizde ara dönemlerde akünüzü şarj etmek istiyorsunuz.

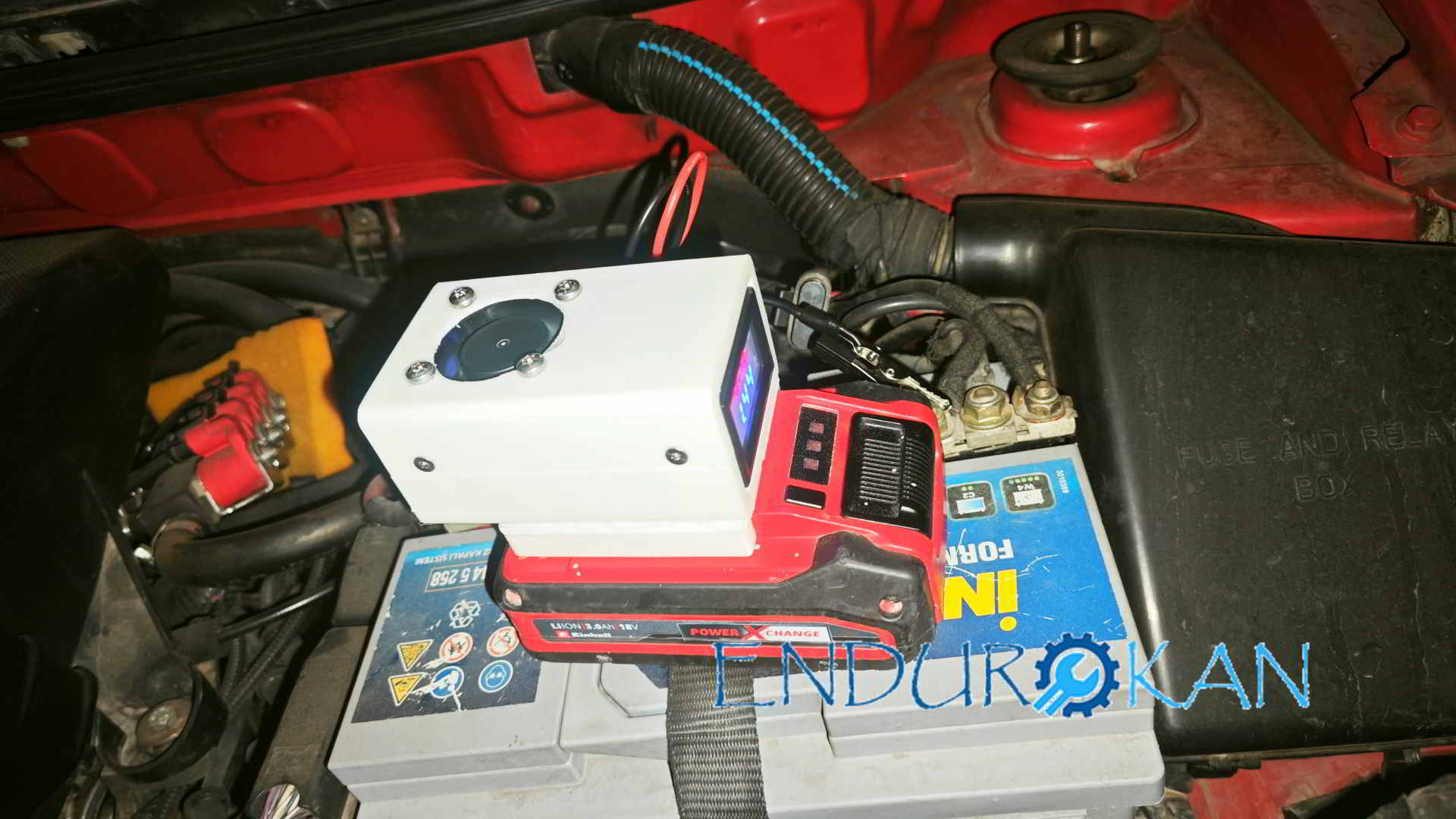

İşte bu durumda elinizde Bu tip bir cihaz varsa bulunduğu bölgede şebeke ihtiyacına gerek kalmadan akünüzü büyük ölçüde şarj edebilir taşıtınızı marşa basabilir hale getirebilirsiniz.
Akü Takviye Cihazı vs Akü Şarj Cihazı
Bunu modüler dağ bayır orman gibi yerlerdede düşünebilirsiniz. Sabit garaj gibi noktalardada. Takviye cihazı mantığında çalışmaz devredeyken belirli bir hızda aküyü şarj eder. Bu örnekte ben 1.44-1.42A civarına ayarladım şarj etme hızını. Benim kartımın yaptığım tasarıma göre ısınmadan basabildiği bu. Şöyle ki yarı dolu yada neredeyse marşa basacak ama basamıyor dediğimiz durumdaki bir aküyü tabi bahsettiğim motosiklet aküsü bence 1-2 saat içerisinde marşa basar hale getirecektir. Bağlayın yavaş yavaş şarj etsin aceleniz ne. Ölüm kalım meselesi değilse. Eğer öyleysede ” Jump starter” denen cihazlardan satın alabilirsiniz. Ama akü sağlığı yolda kalmama ve var olan aküyü doldurma açısından bence şarj cihazları her zaman daha güvenilirdir.
Gerekli Ekipmanlar ve malzemeler
- Ürüne uygun kutu basılabilmesi ve elektrik alma paratını yapabilmek için 3boyutlu yazıcı veya yazıcısı olan bir arkadaş 🙂
https://www.printables.com/refresh?redirectUrl=%2Fmodel%2F243613-battery-adapter-einhell-power-x-change-general-pur https://www.thingiverse.com/thing:1058336 - lm2596s Elektronik devre , buton , 1-2 mm civarı kablolar , İstenilen ölçü ve voltajda 12volt yada 24volt Fan

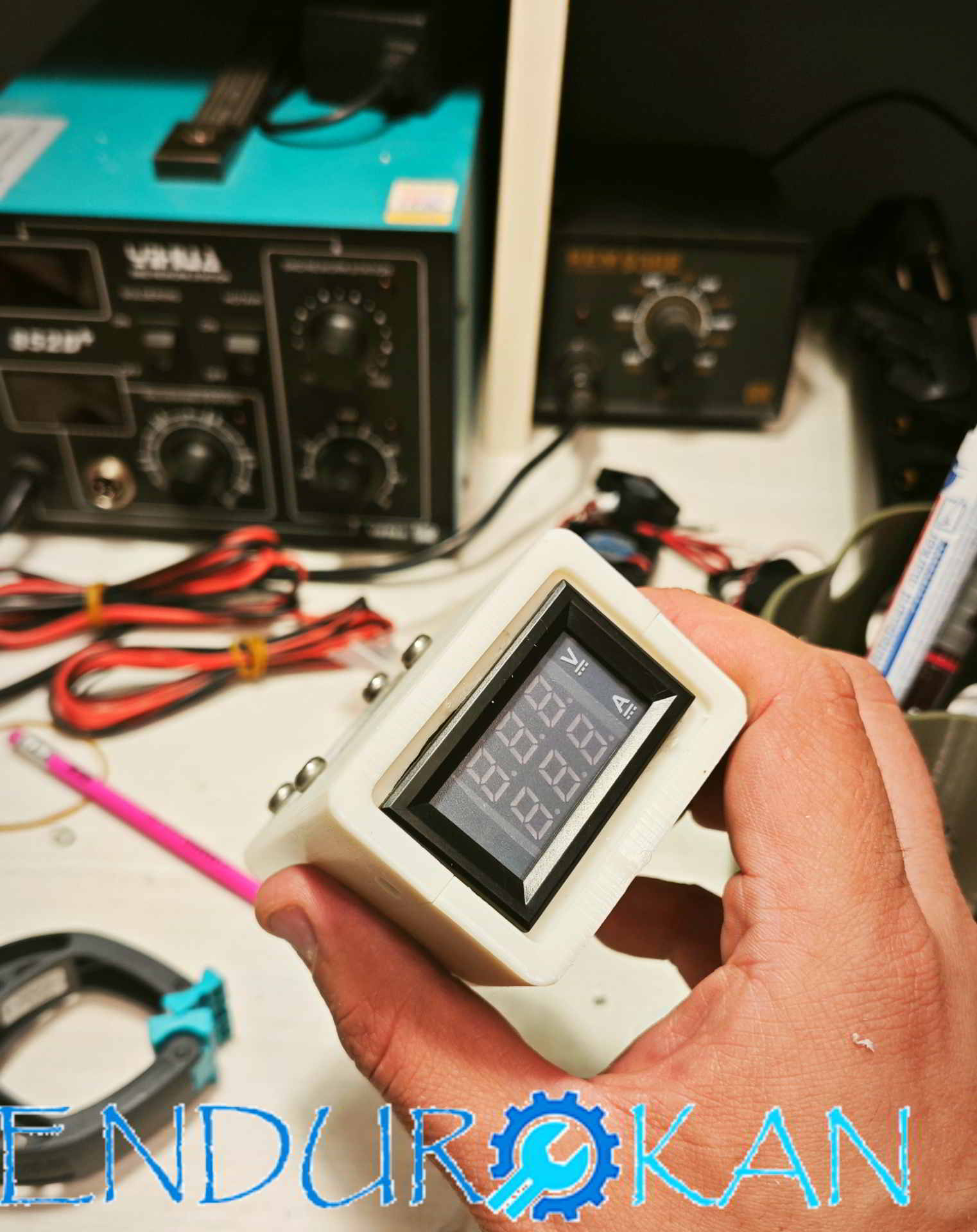

- Voltaj ve Amper gösteren gösterge
- Terminal fiş soketler.
- Ölçü aleti ölçü aleti kullanma ve lehim yapma becerisi temel elektronik ekipmanları ve şarjlı matkap delici gibi hobi ekipmanları

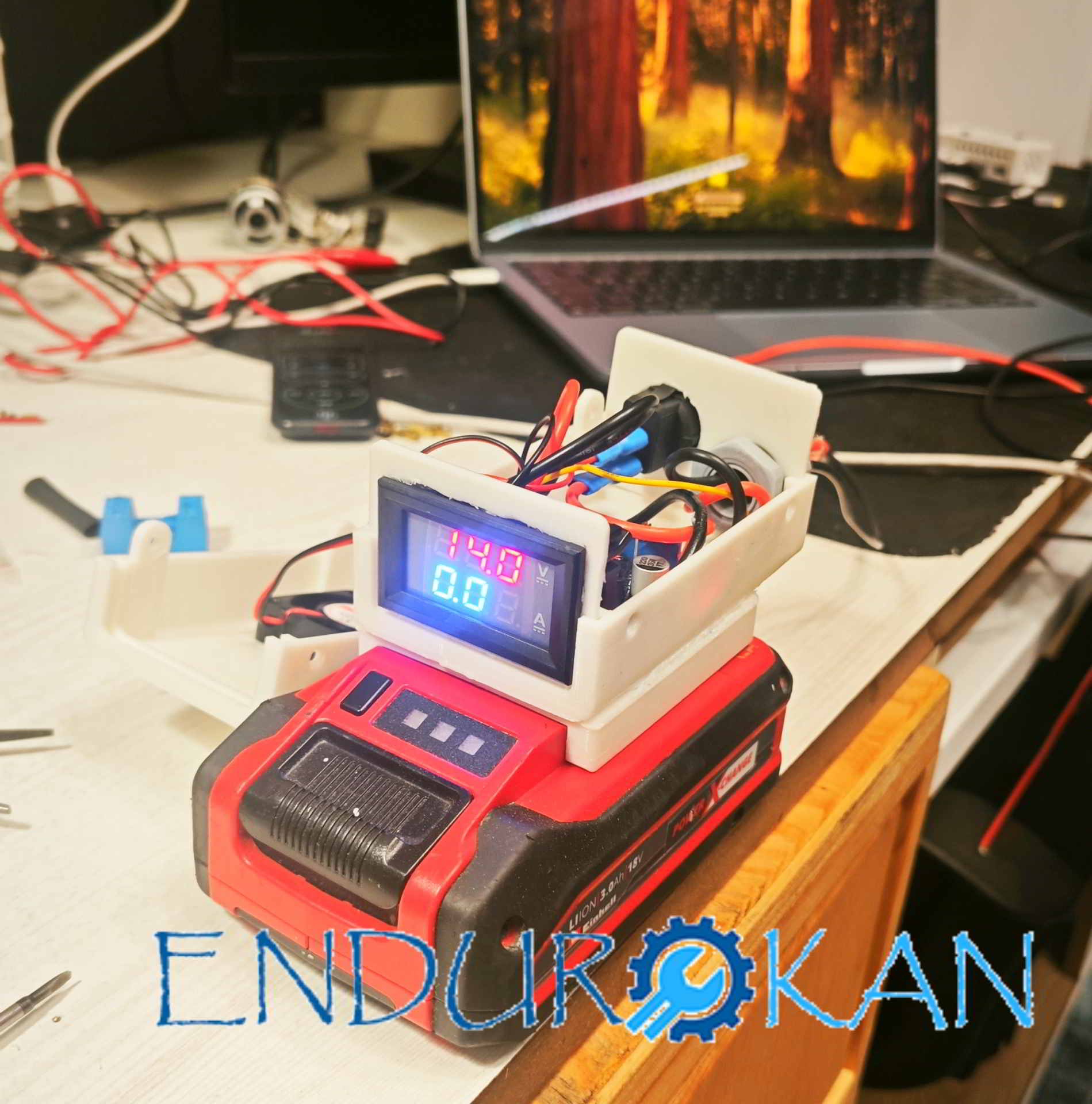

Uygulama Görselleri

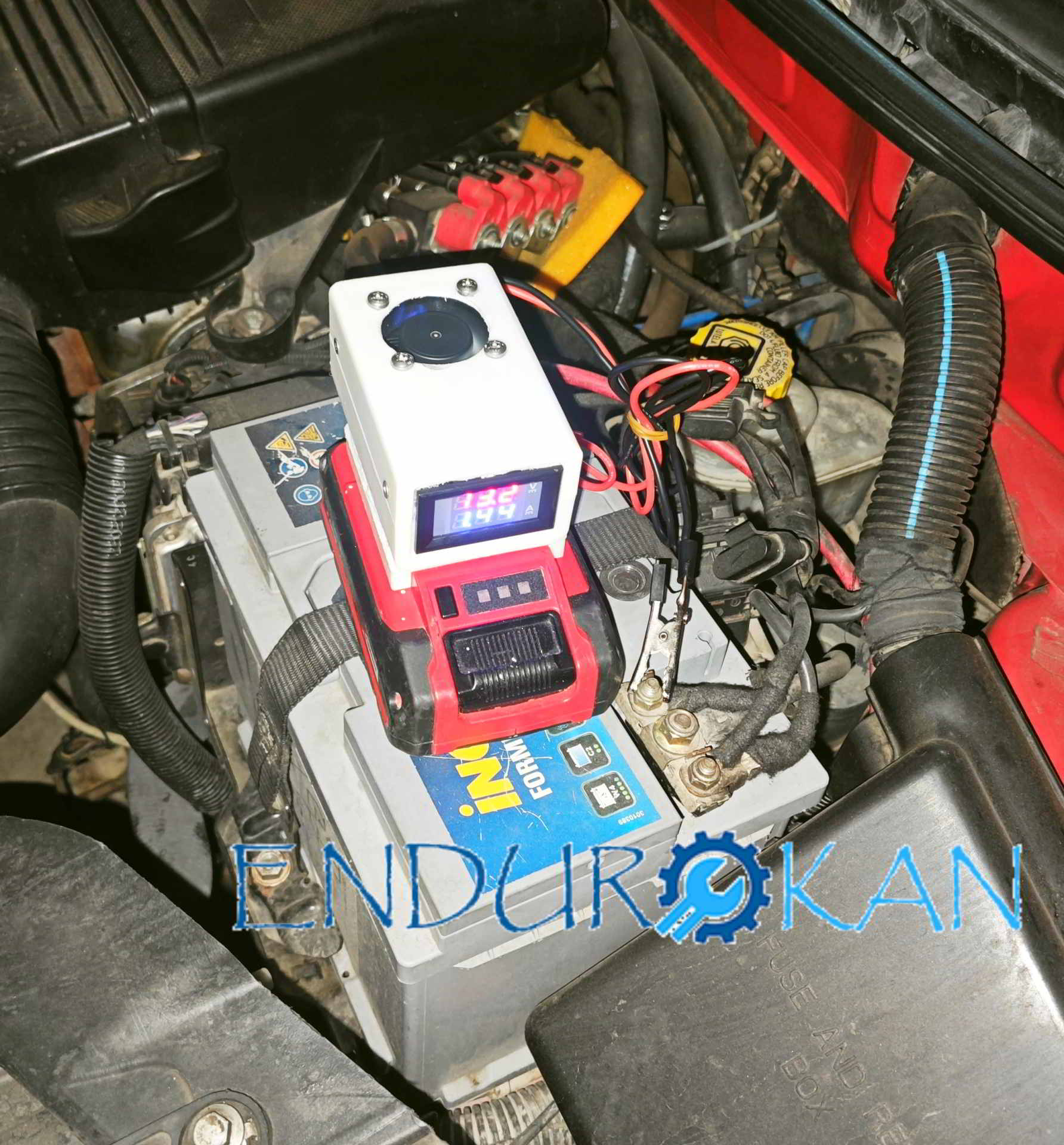

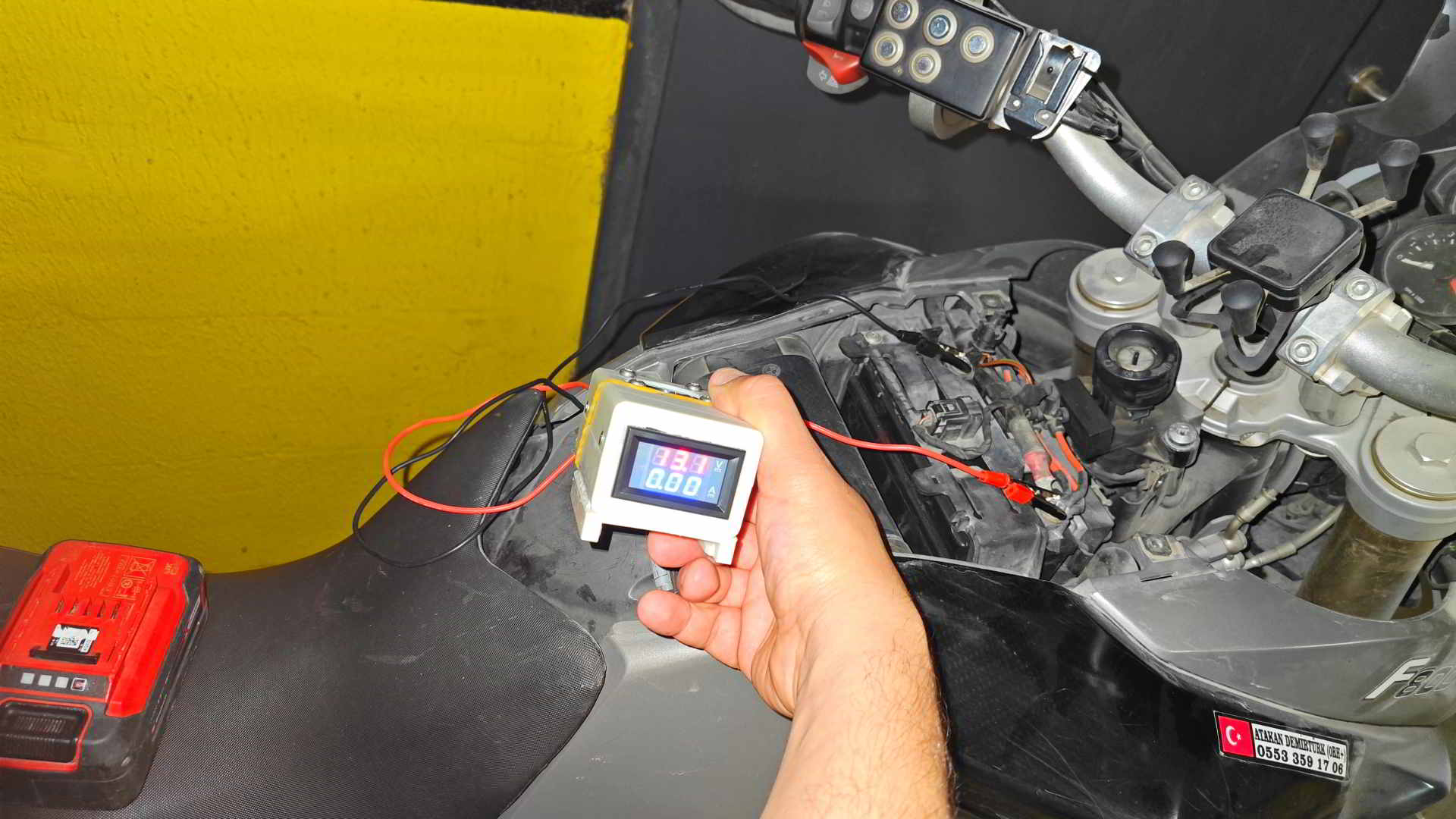

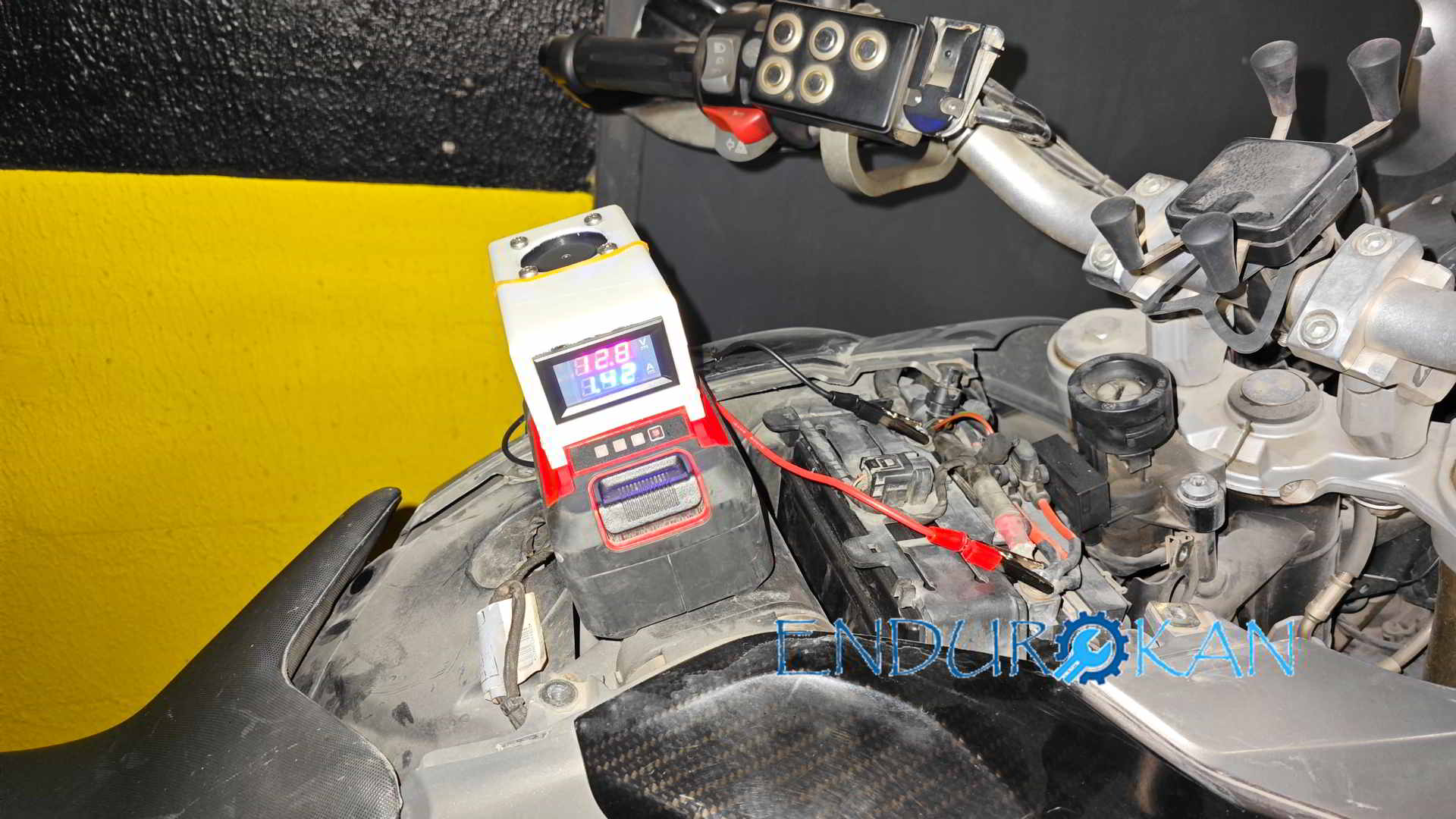

Doluma yeni başladığında ayarladığım 1.4 amper değerinde şarj başladı. uzun saatler bu değerde devam etti dolmaya yakında çektiği akım azaldı.

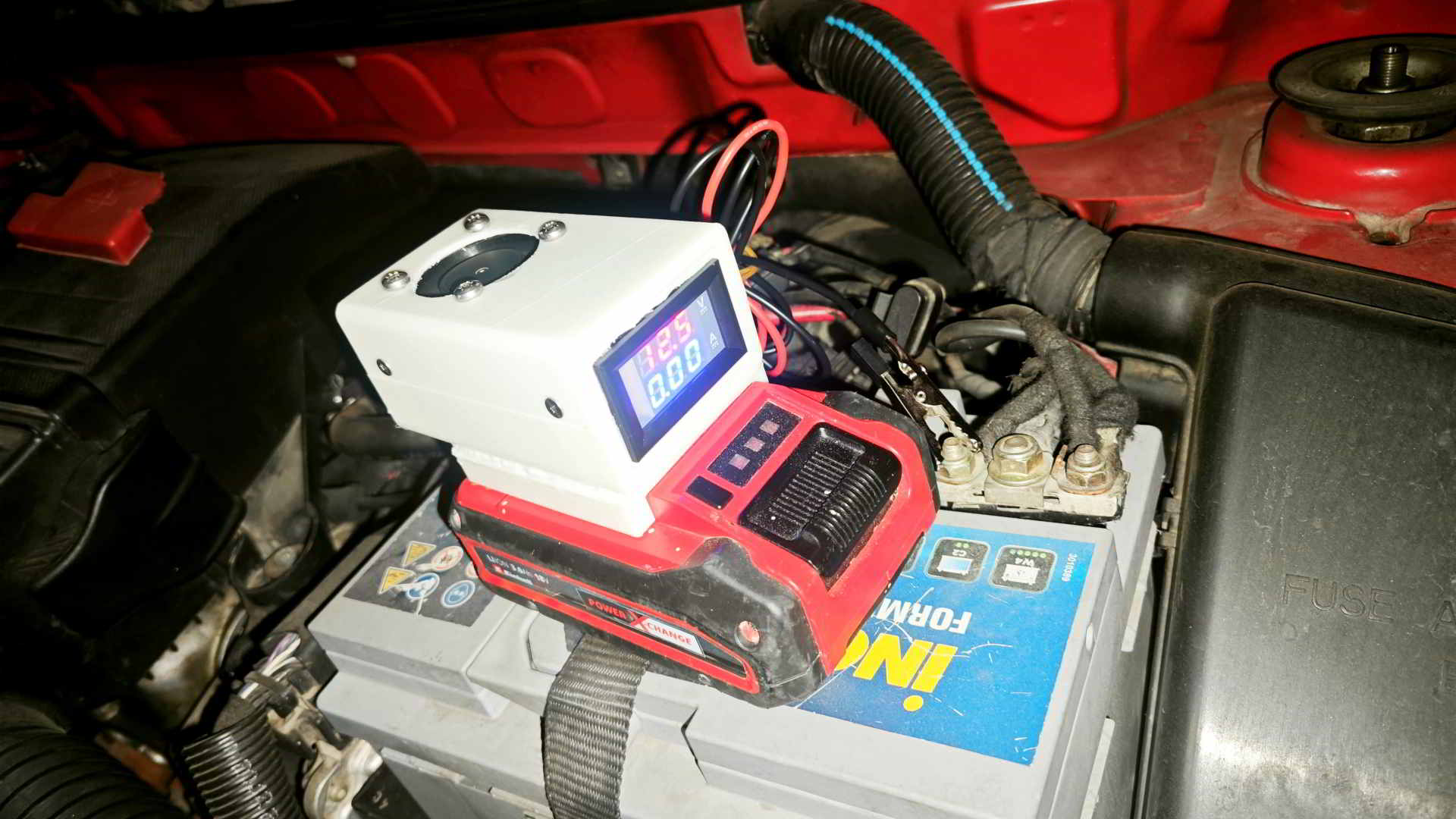

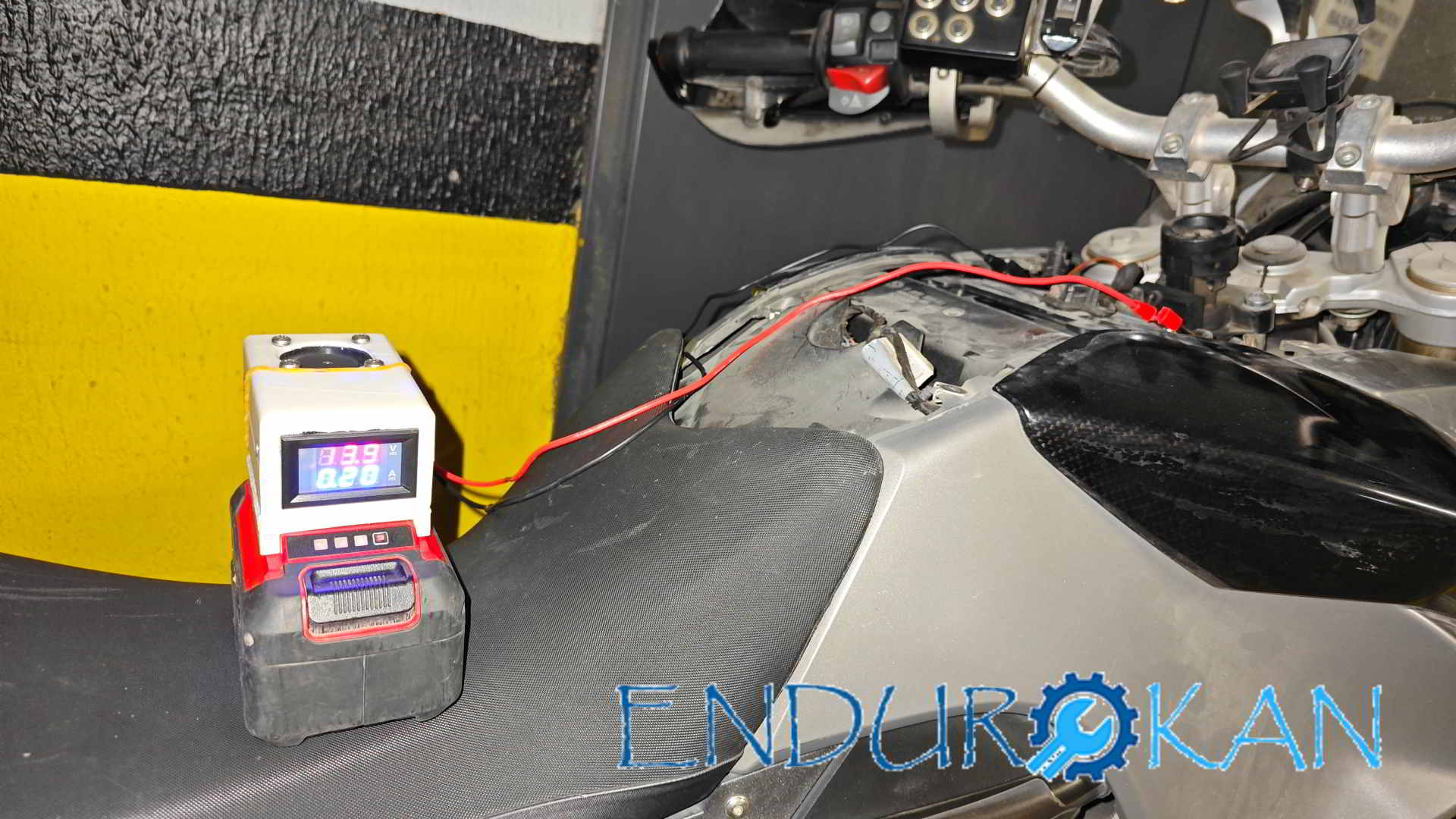

Görselde gördüğünüz gibi dolmaya yakın 0.20 hatta 0.05 amper değerlerini kadar düştü. yani akümüz doldu bunu gözlemleyebildik.

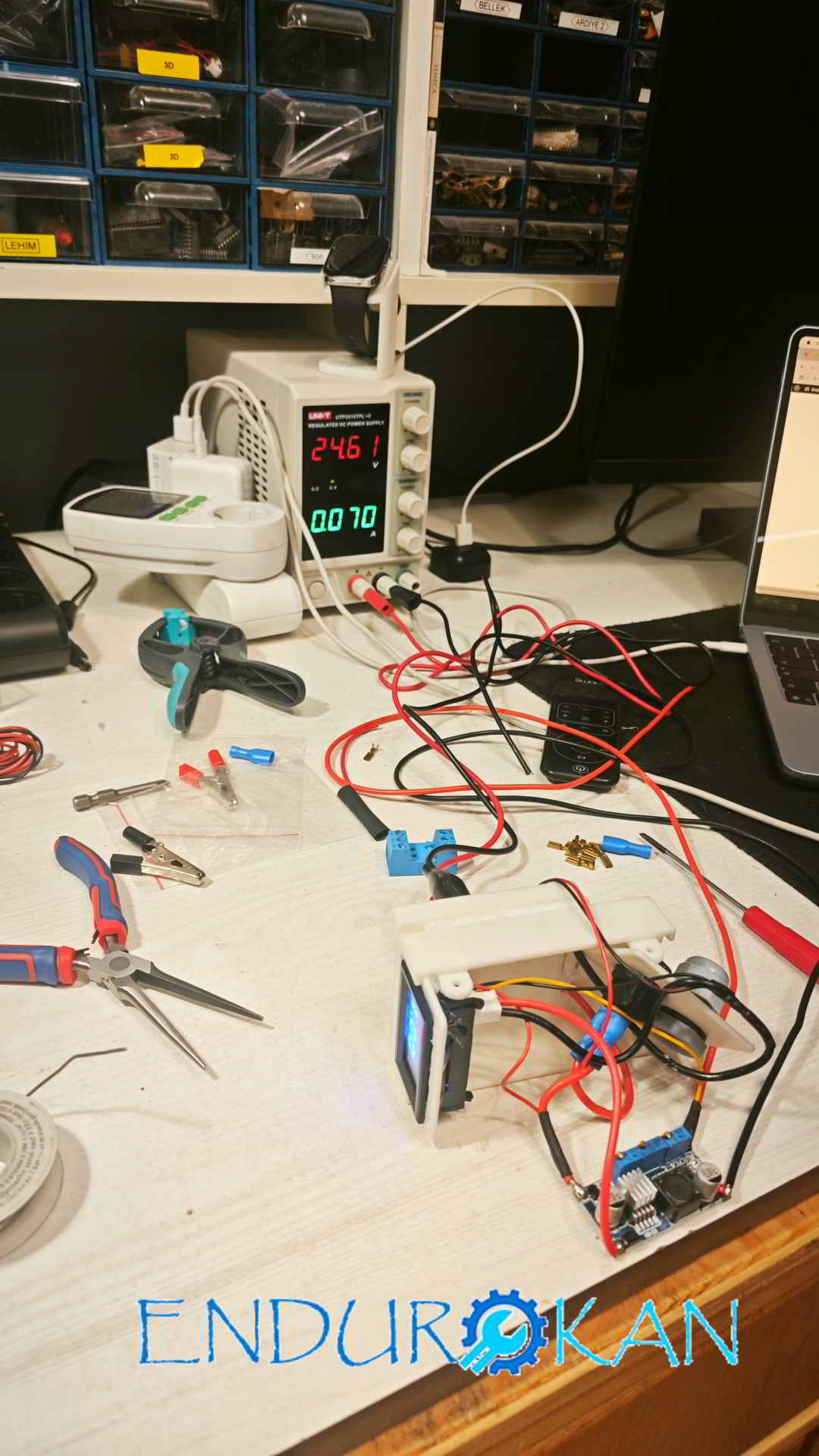

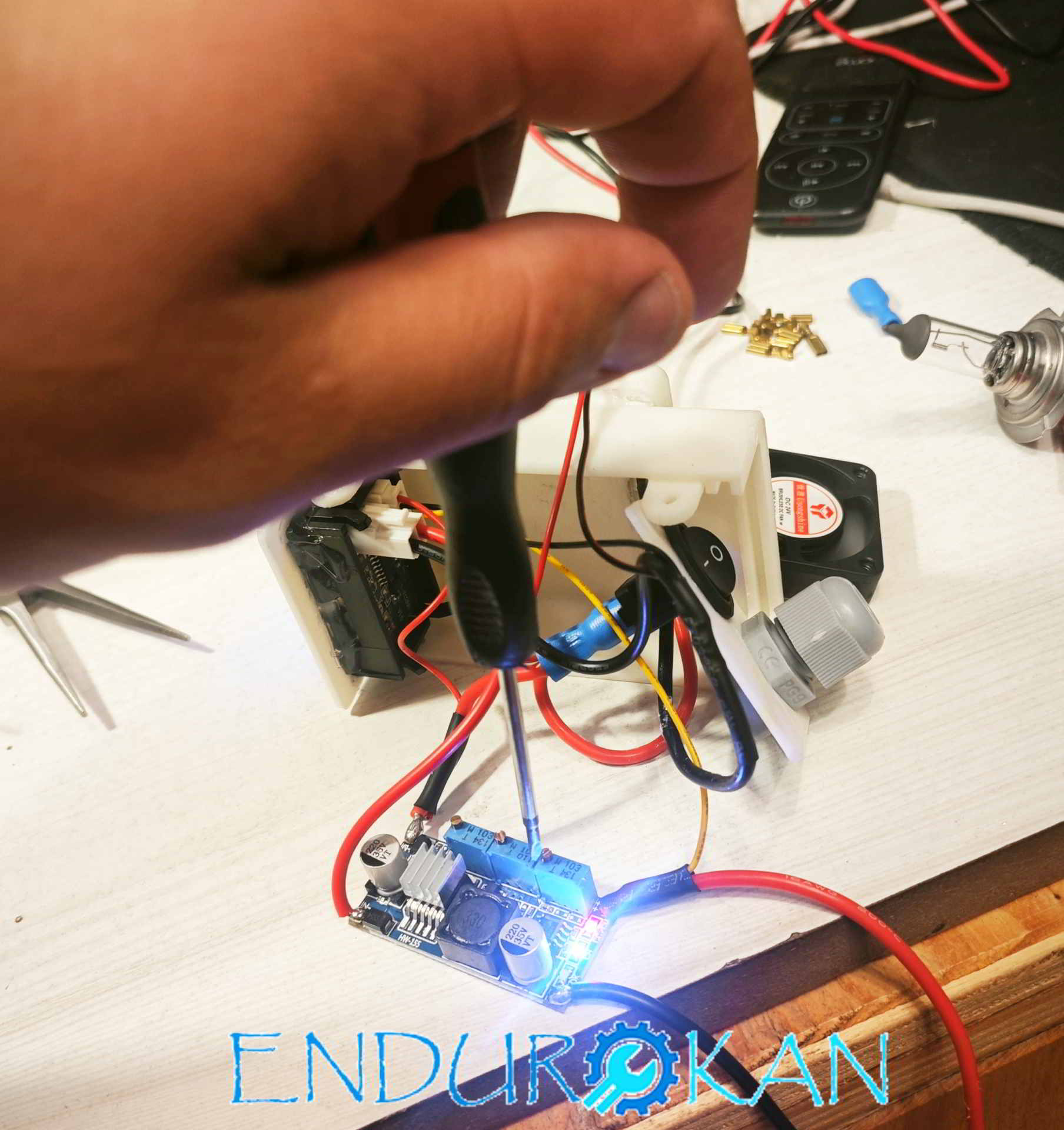

Lm 2596s devresinin nasıl ayarlanabileceği ve kalibre edebileceğinize dair daha önceden yazdığım detaylı bir içerik;
Notebook Adaptöründen 12volt Akü Şarj Cihazı Yapımı 1-3 Amper Orta Güçlü
İşin 10 da 8 i yukarıdaki yazıda yer alıyor.

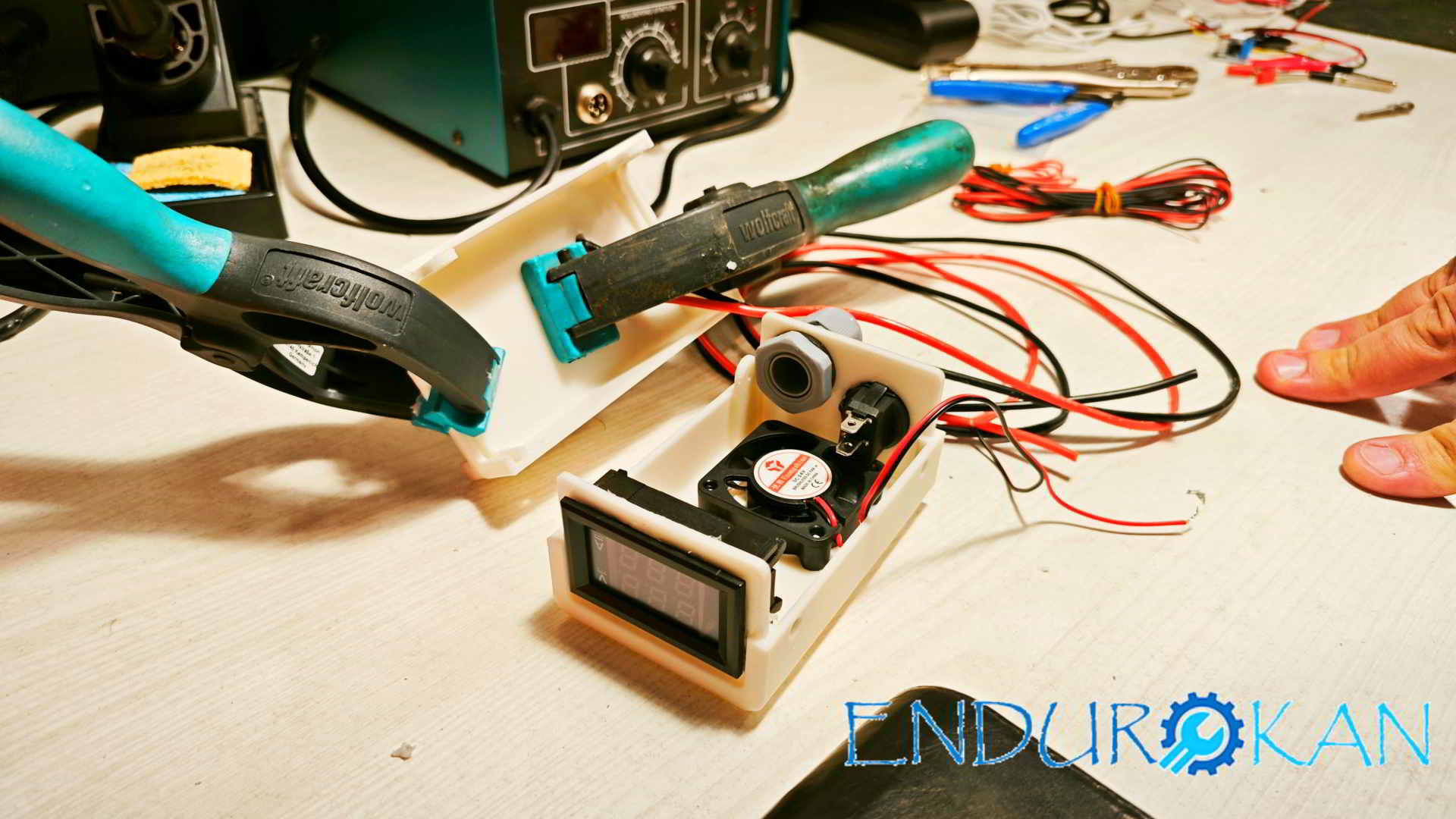

Kalan kısımlar aslen 3d yazıcı kullanma becerisi ve elinizde doğru takımların olmasından oluşuyor. 3d yazıcıda ayarları nasıl yapacağınızdan bahsetmeyi düşünmüyorum.

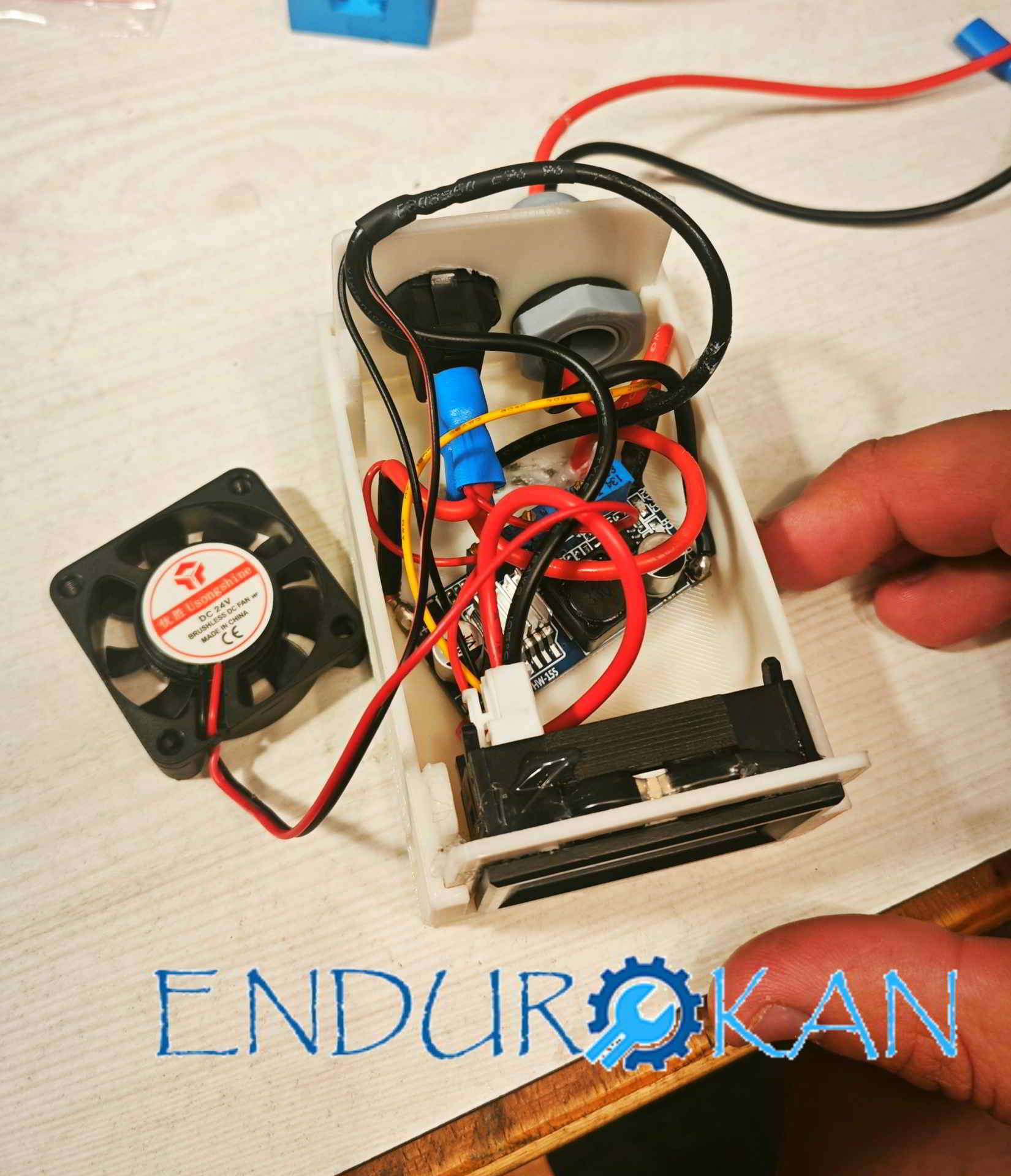

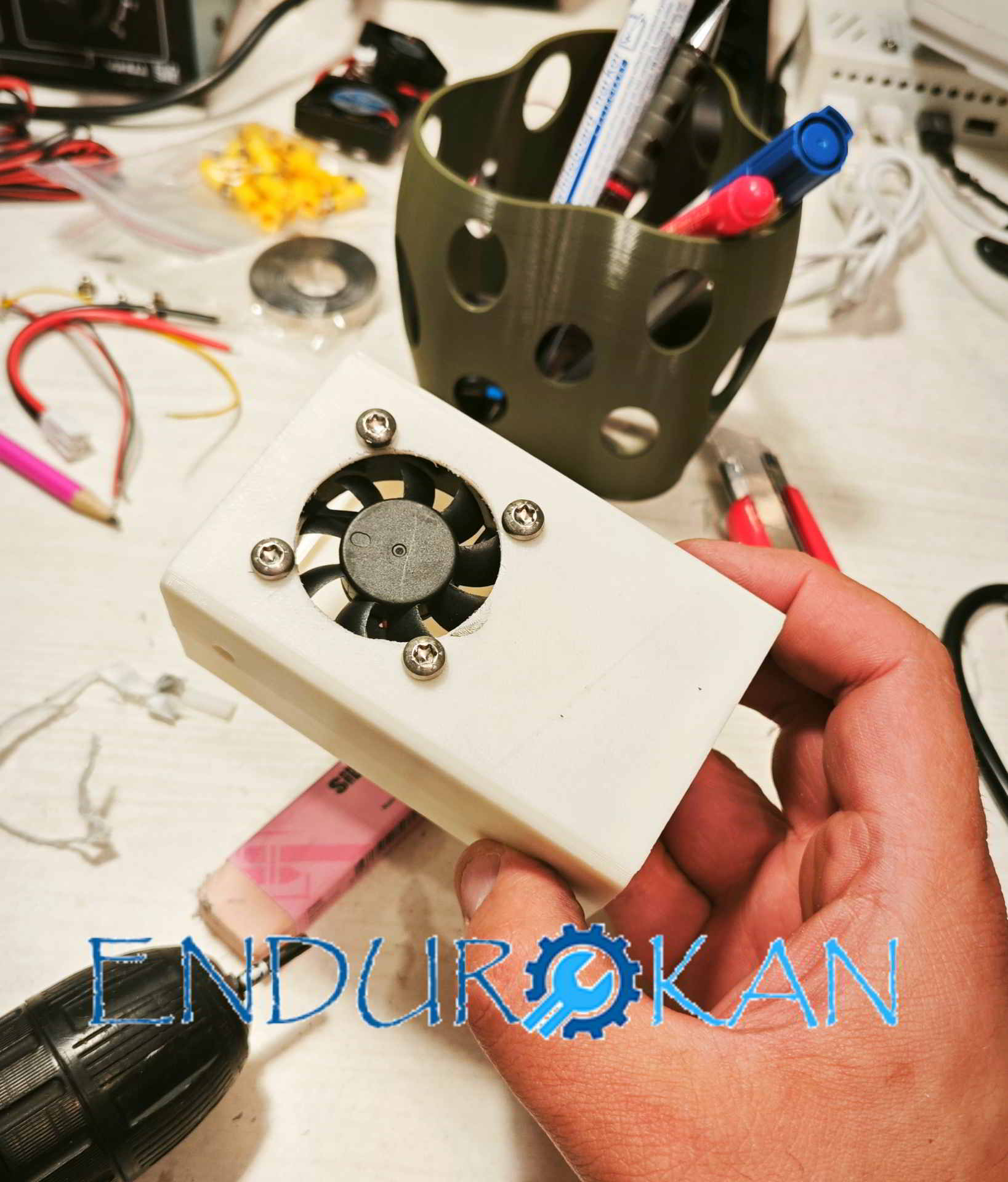

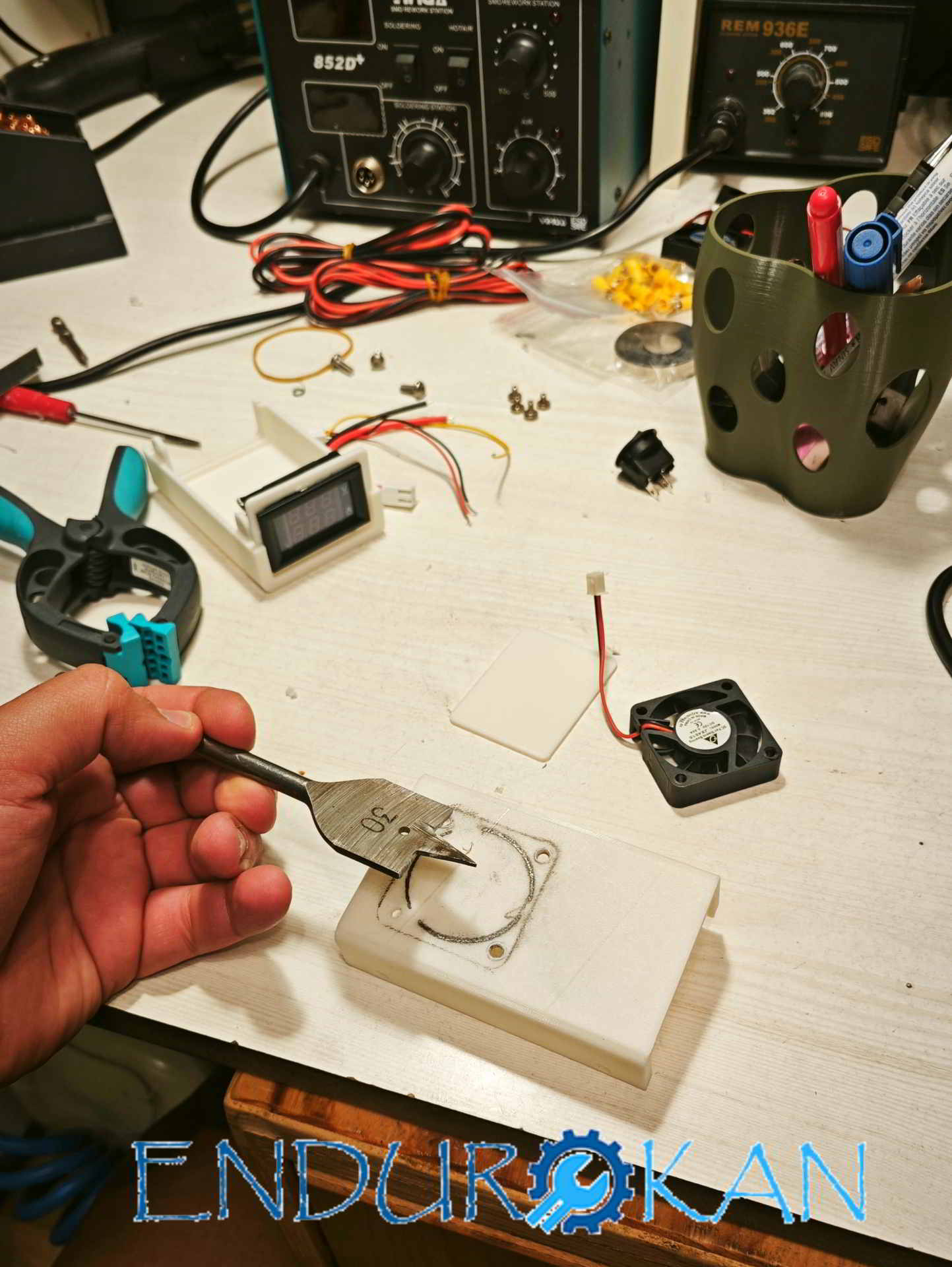

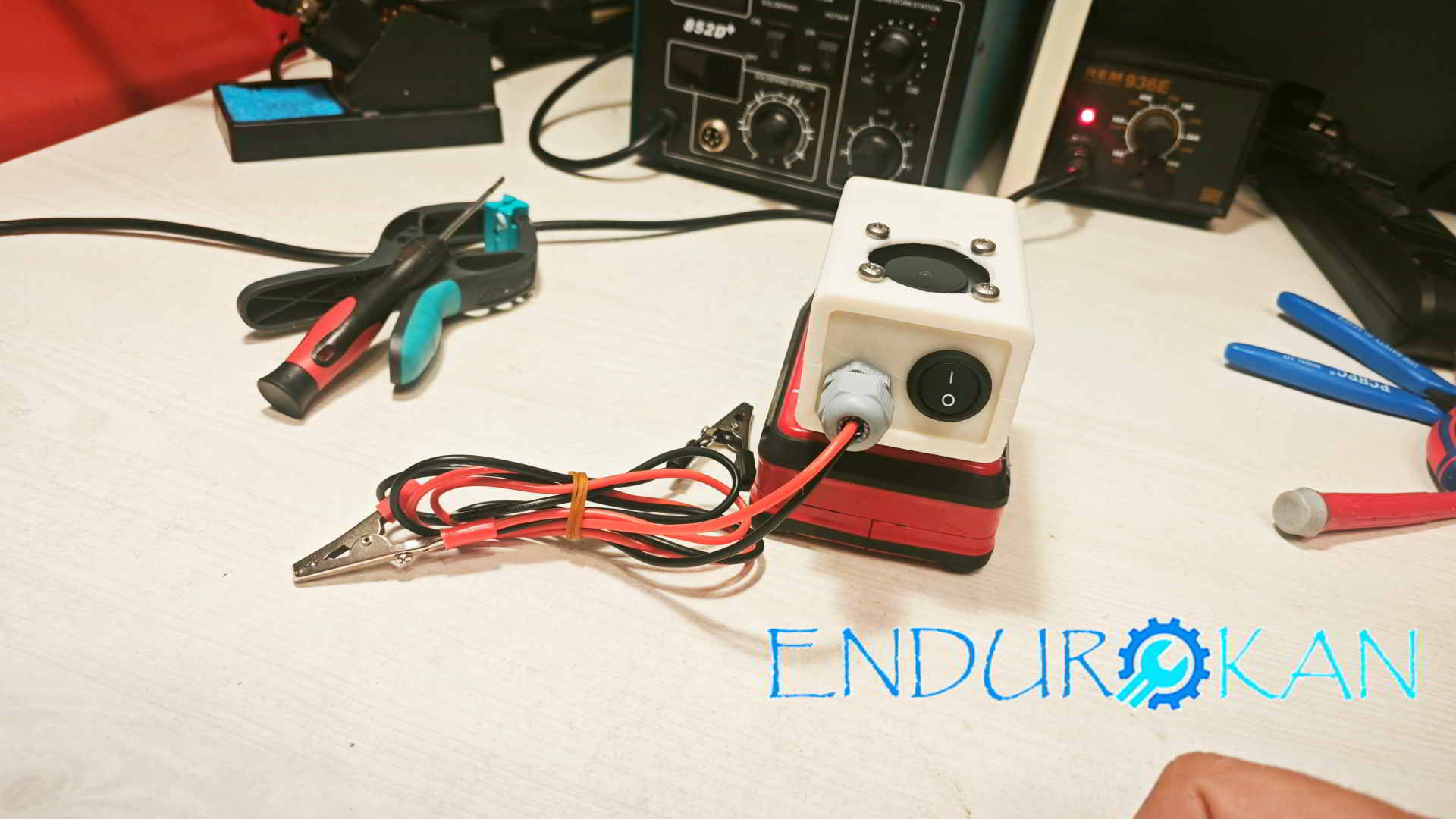

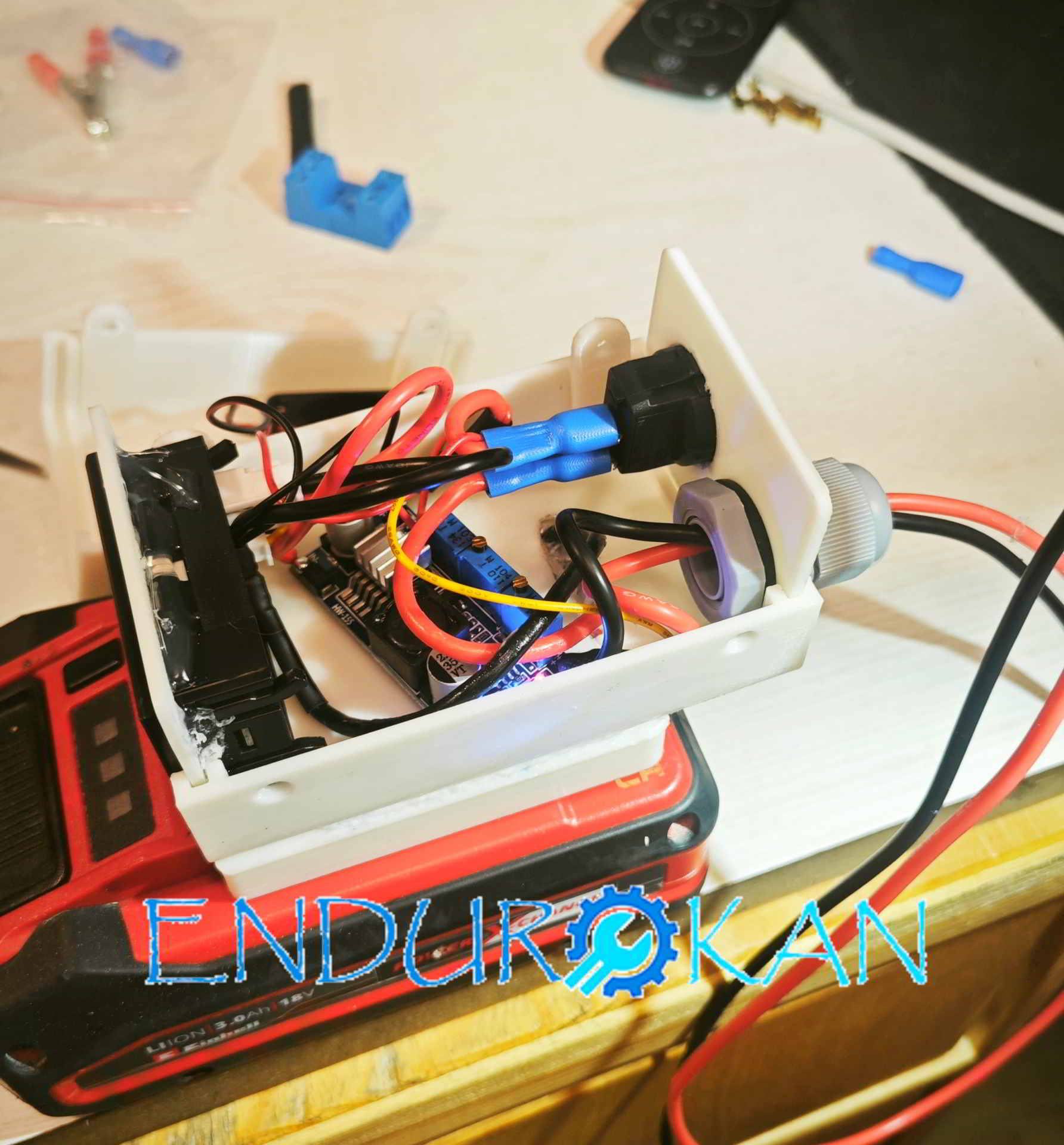

Kutu seçimi kutunun neresini delip neresine düğme takacağınız neresinden kablo çıkartacağınız tamamen sizin fantezi dünyanıza kalmış. Ben düğmeyi tepede seviyorum dersiniz tepeye montajlarsınız. Yada 3d yazıcı dünyasındaki binlerce kutu tasarımından başkalarınıda tercih edebilirsiniz. Çok ucu açık bir proje. Sabit normları yok aslında. Sadece dikkat edilmesi gereken kurallar kalibrasyonların doğru yapılması. kısa devreye mahal vermeyecek güvenilir bir işçilikle yapılması
Kapanış
Dediğim gibi dikkat edeceğiz şeyler aslında teknik normlar kablo kalınlığı kaliteli malzeme seçimi doğru soğutma tasarımı gibi veriler. bunlara dikkat ettiğiniz sürece sonuç oldukça güzel olur.
Ayrıca verim almak istiyorsanız 3 ah yada 5.2 amper gibi yüksek kapasiteli piller tercih edebilirsiniz.
Kolaylıklar dilerim takıldığınız yerler için yorum bırakabilir yada mail atabilirsiniz.
