Herkese merhabar çok uzun zamandır yazı yayınlamıyorum. Sanırım seneyi geçiyor. Bunun yegane sebebi konu başlıklarımın arıza ve hayat tecrübelerime dayalı olması. Yani içerik üretmek için üretmiyorum, başıma gelenleri ve yaşadığım sorunları paylaştığım için içerik çıkması için bir sorun yaşamam yada bir şeyler tasarlamam gerekiyor.

Tabi ki bu biraz bahane olabilir.Ama emin olun kaleme alacak değerde bir problemle karşılaşmadım yada bir püf nokta tecrübe etmedim. bu sebeple kalemimden bir şey çıkmadı.

EİNHELL

Bildiğiniz gibi Son dönemde Akülü El aleti üreticileri Batarya konusunda biraz daha esnek çalışmaya başladılar. Ürünleri Aküsüz satıp istediğiniz amperde güçte akü satın almanıza yada aynı markanın daha çok ürününü aküsüz olarak ekonomik almanıza olanak vermeye başladılar. Bunu tüm markalar yapıyor ama bu konuda en esnek marka sanırım einhelldir.

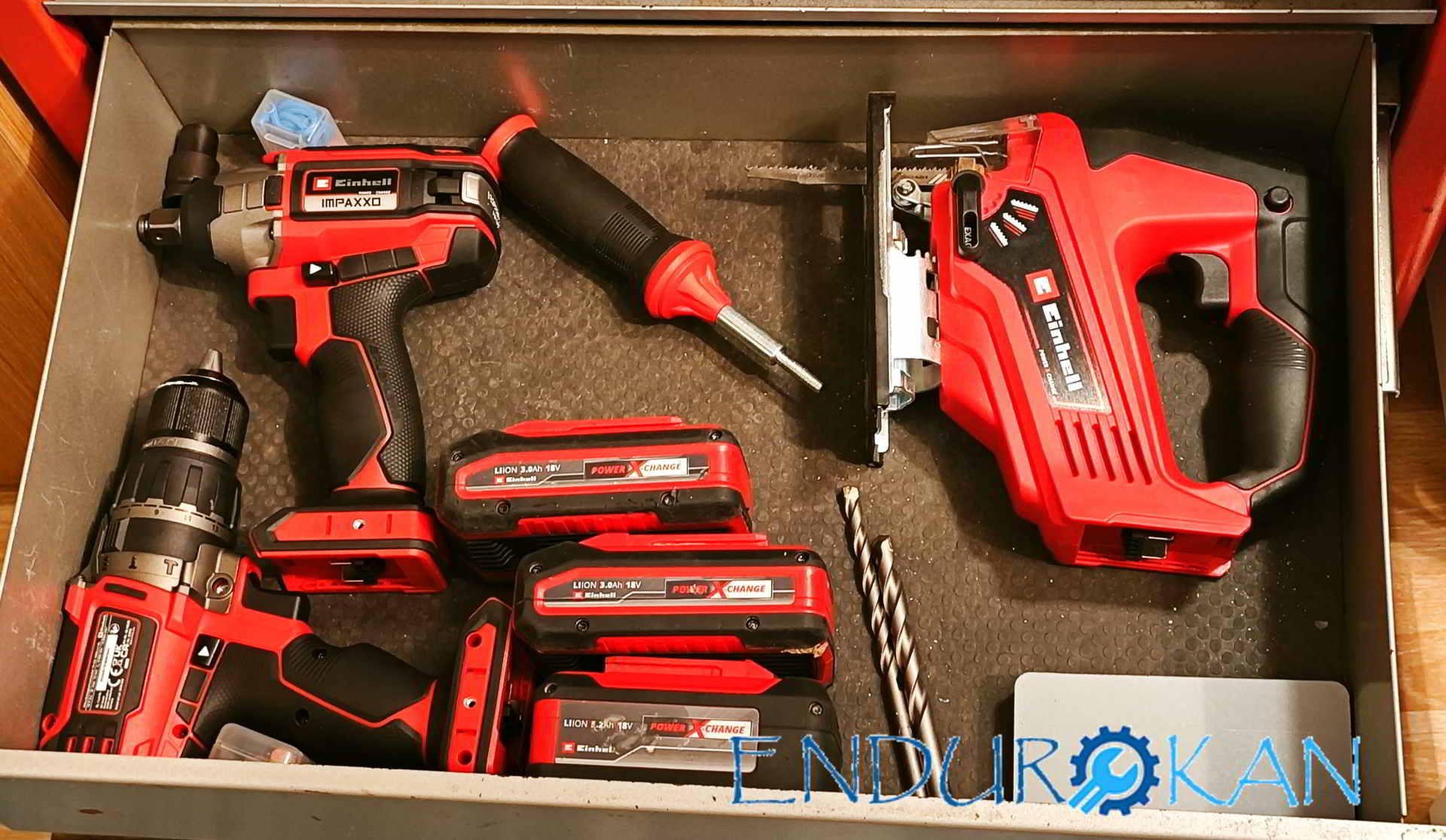

İşte bu furyada bende bir Einhell cihazı aldım. Daha sonra elinizde batarya ve şarj aleti grubu olunca başka markalara bakmak yerine otomatikman Bu markanın ürünlerine bakmaya başlıyorsunuz. Daha sonra bir bakmışsınız ürünlerizin çoğu kırmızı olmuş.

Giriş

Elimde Bataryalar varken bu bataryalarla neler yapabilirim hangi cihazlarıma ek güç sağlayabilirim diye düşünmeye başladım.Bu arada Bataryalarıda gerçekten fiyat performans ürünleri yani. İyi kalite bir lityum pil alıp kendiniz bir batarya tasarlayacak malzeme bilgi birikime sahip olsanız bile aşağı yukarı aynı maliyeti bulursunuz.

Konuya hala giremedik. Neyse finalde bende bu bataryayla çalışabilecek Lamba, Usb çıkışı , Büyük Hoparlör, Akü takviye cihazı gibi projeler tasarlamaya karar verdim. çok basit temel elektronik bilgi kullanılarak yapılabilecek şeylerden bahsediyorum. Elimde imkan malzeme  olduğu için beni fazla zorlamadı.

Gerekli Malzemeler

-Lehim ekipmanları ve  becerisi

-Ölçü aleti ve kullanma becerisi( Amper ve Voltmetre)

-Erkek terminal Fiş

-Mimum 1 mm kalınlığında yanmaz yada normal kablo.( tercihen yanmaz siaf kablo)

-Temel kargaburun pense yan keski gibi ekipmanlar

-3 boyutlu yazıcı  veya kullanan birinden destek almak.

-12volt led grupları yada Alüminyum soğutuculu ledler

-Sıcak slikon yada türevi yapıştırıcılar



Çalışma Prensibi

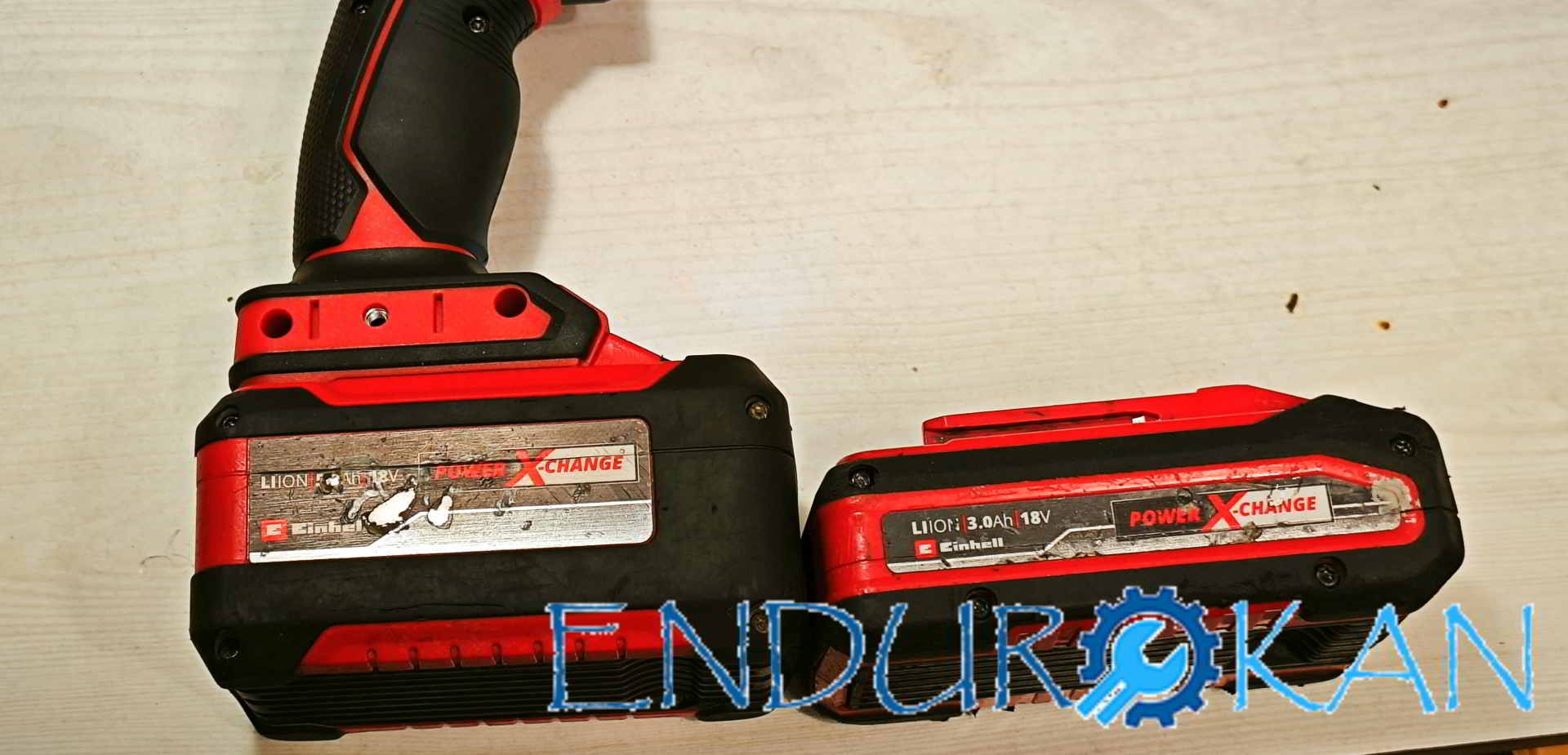

Einhell makita dewalt stanley gibi çoğu marka 18volt standartını kullanıyor. ve 5 Adet seri bağlı pilden oluşuyorlar. Yüksek kapasitelerde 5seri 2-3 paralel gibi ilave piller mevcut. Yada pillerin ölçüsü standarta göre daha büyük olan modeller var.Neyse bu 5 adet Seri bağlı pil bizi şuna götürüyor.

Voltaj

Tam dolu Voltajı 4.2volt x 5. = 21 volt

Kapanmadan önceki minimum Voltaj  15volt

Yani voltaj değeri 21volt ile 15 volt arasında gezen bir güç kaynağımız var.

Voltajın Sürekli böyle hareket etmesi sabit voltajla çalışan bir nesneyi doğrudan kullanırken sorun çıkarmasına sebep olabilir. Örnek veriyorum yok ama 21 voltla çalışan bir led yaptınız sürücüsüz Sonlara doğru sönük yanar.

Bu sebeple elektronik bir karttan destek almak çok daha mantıklı olacaktır stabilite için.

Voltaj Sabitleme

Voltaj düşürücü kartlar var. Ben en meşhurları arasında yer alan lm2596-2596S modelinden faydalandım. Soğutucusuz olarak 1 ampere kadar olan yüklerde rahat kullanabilirsiniz daha fazlası için soğutma sistemi olmadan zorlayacaktır. Garanti olsun diye gidip büyüğünü almayın oda ona göre enerji kaybına yol açabilir. Eğer çekeceğiniz akım belirtilen değerlere yakın olursa iyi olur. Hem aydınlatmayı daha uzun çalıştırabilirsiniz. 10-12watt bir güç seyyar bir lamba için son derece yüksek bir değer.

Bahsettiğim kartla voltajı 12volta ayarlayarak uygun amperdeki ledleri sürücüyede zarar vermeyerek çalıştırabilirsiniz.



3d yazıcı Bölümü

Herkesin evinde olmadığının farkındayım. Herkes bu hobiyle ilgilenmek zorunda değil arkadaşlar. Ama biraz hobilerle uğraşayan yada çevresinde benim tarz insanlar olan herkesin en az bir tanıdığında 3d yazıcı olduğuna çok eminim.

URL;

https://www.printables.com/model/243613-battery-adapter-einhell-power-x-change-general-pur

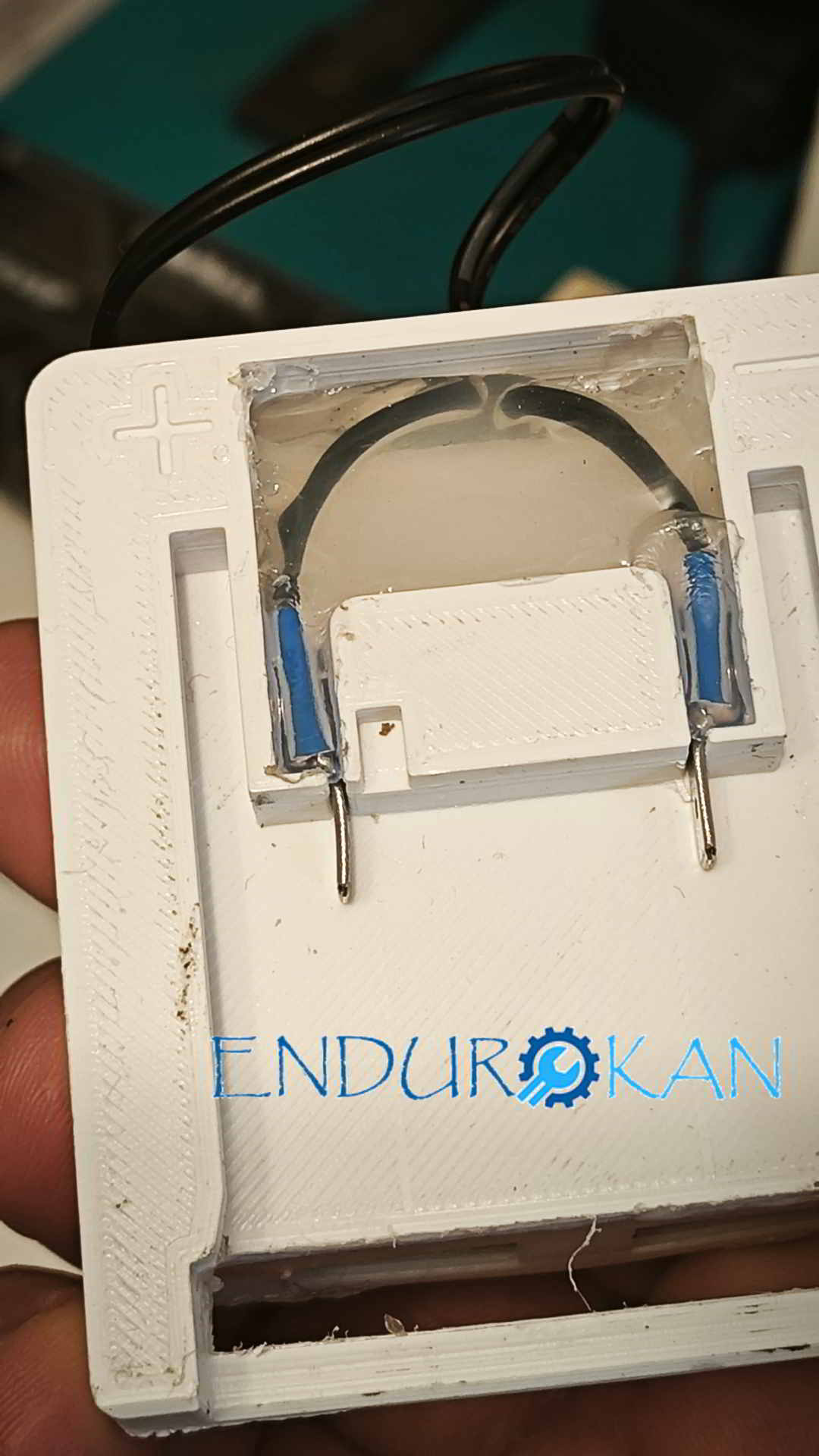

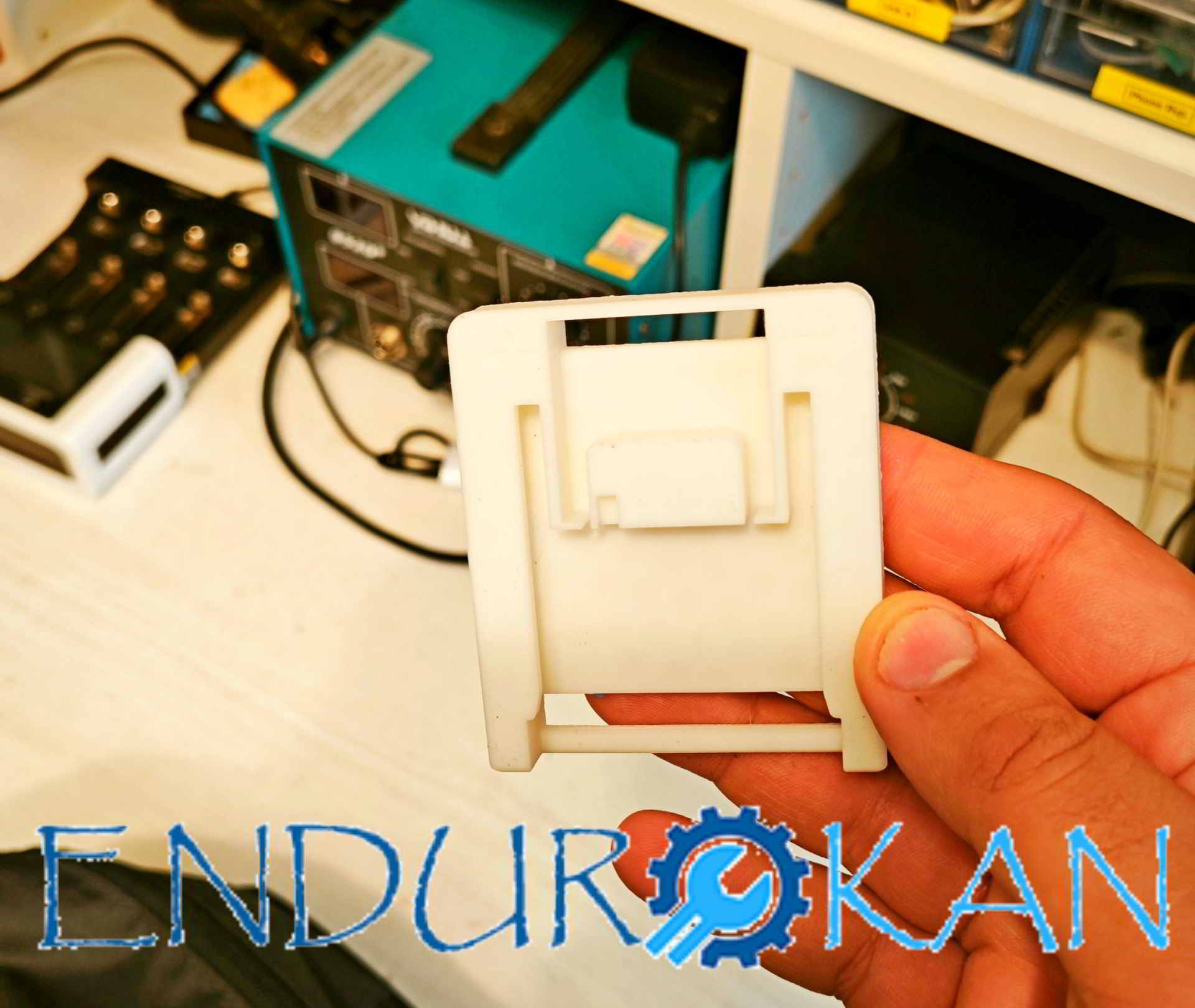

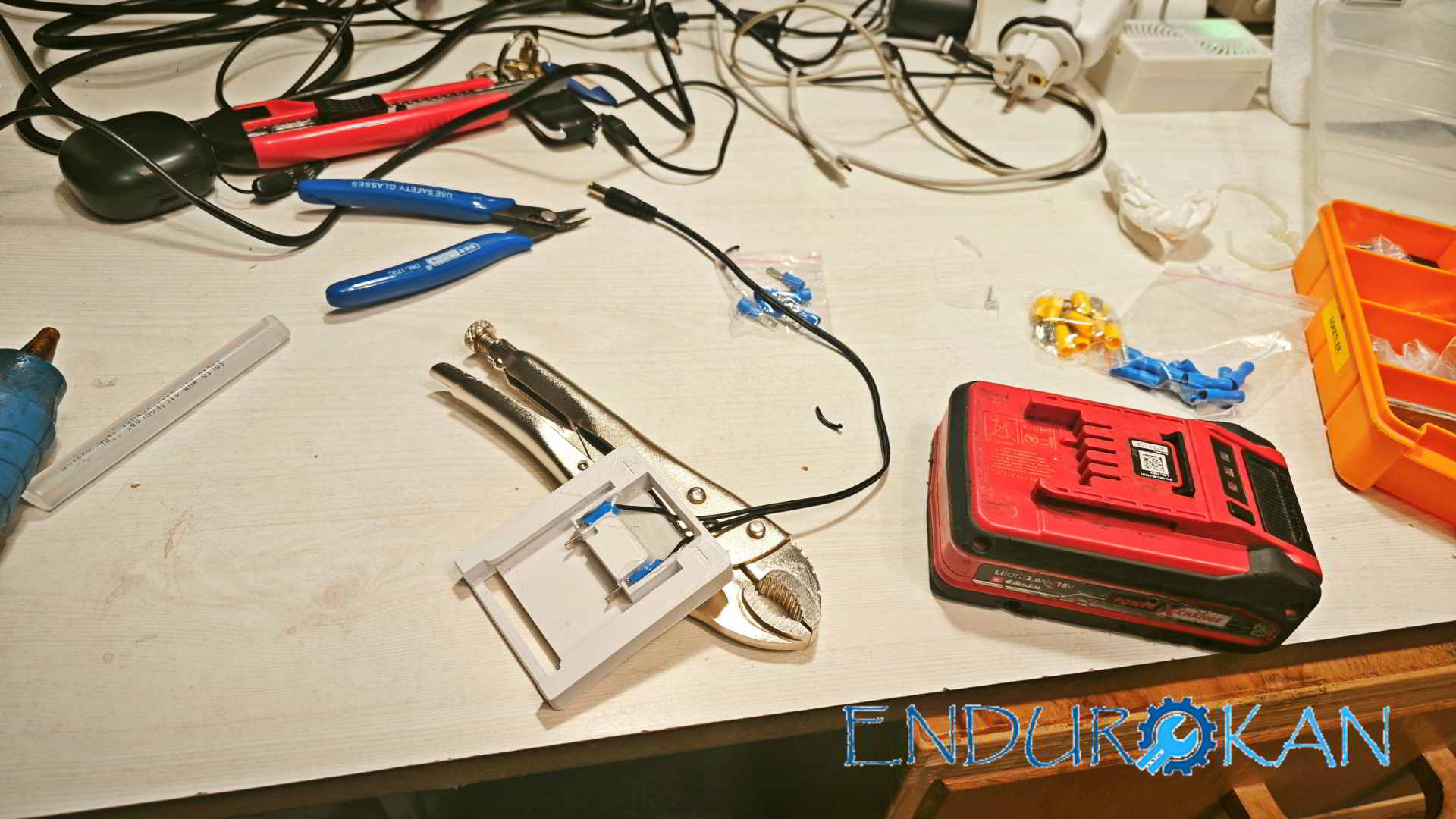

Böyle bir çizim var. internette buna benzer çok proje var bu arada ben bunu tercih ettim. baskıdan sonra en çok verim aldığım söküp takması en kolay olan ürün buydu. Ayrıca basmasıda sadece bir kaç saat.

Bu aparat sayesinde matkabımızın orjinal yapısına herhangi bir müdahalede bulunmadan istediğimiz bir çok cihazı çalıştırabileceğiz.Açıkçası bu projeleri düşünmemi bu çizimler sağladı.



Led Seçimi

Ben 2 farklı tür ledden farklı tasarımlar yaptım. evde bulduğum bozulan 220volt bant ledin içindeki ledleri sökerek 12volt olarak topladım. Daha sonrasında yine içerisine buton soket ve voltaj düşürücü devre ekledim. Bunu yaptığım gün ziyarete gelen tesisatçı bir arkadaşıma hediye ettim. 30 dakika test için çalışması haricinde ihtiyaç için kullanma şansım olmadı.

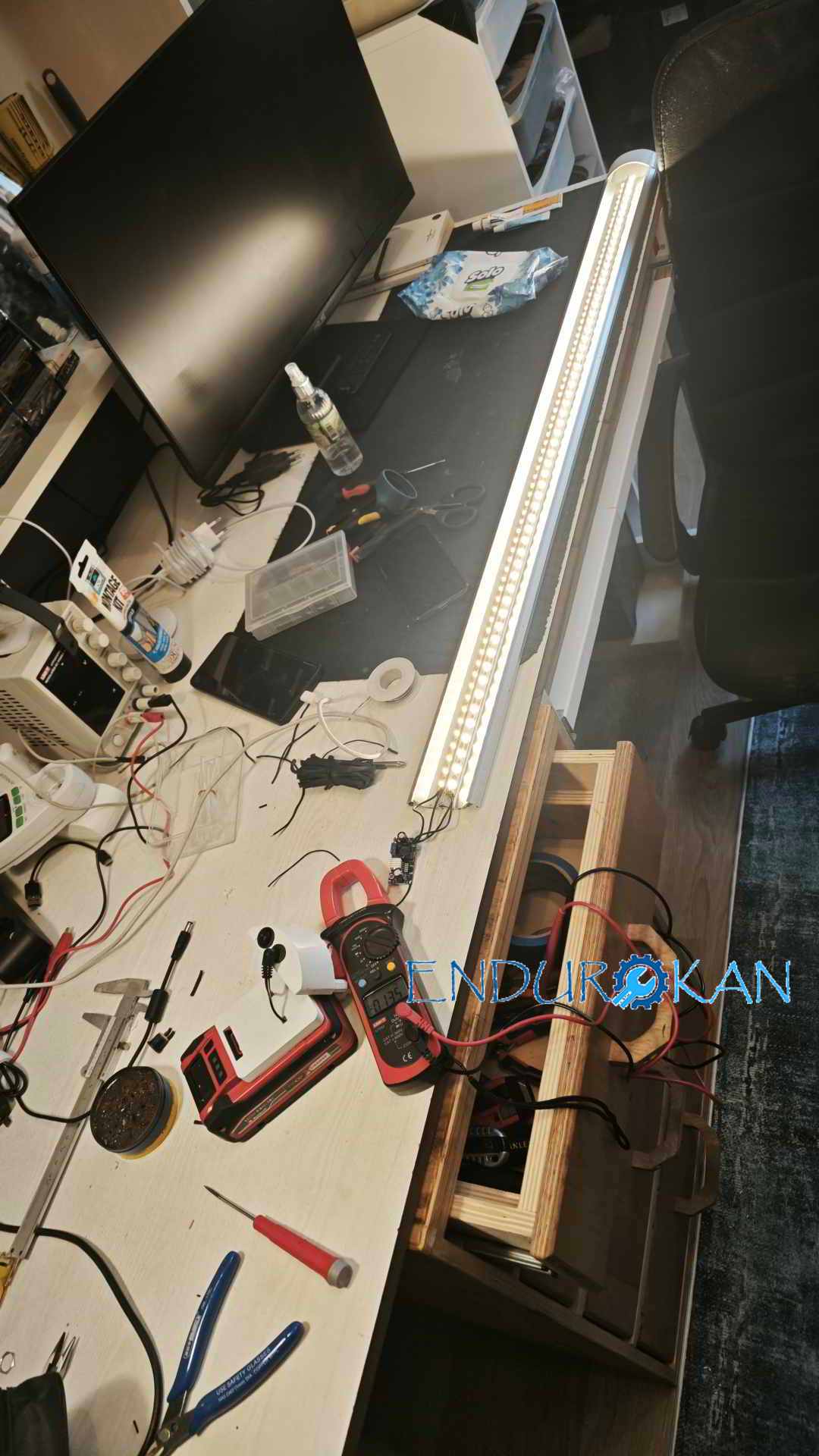

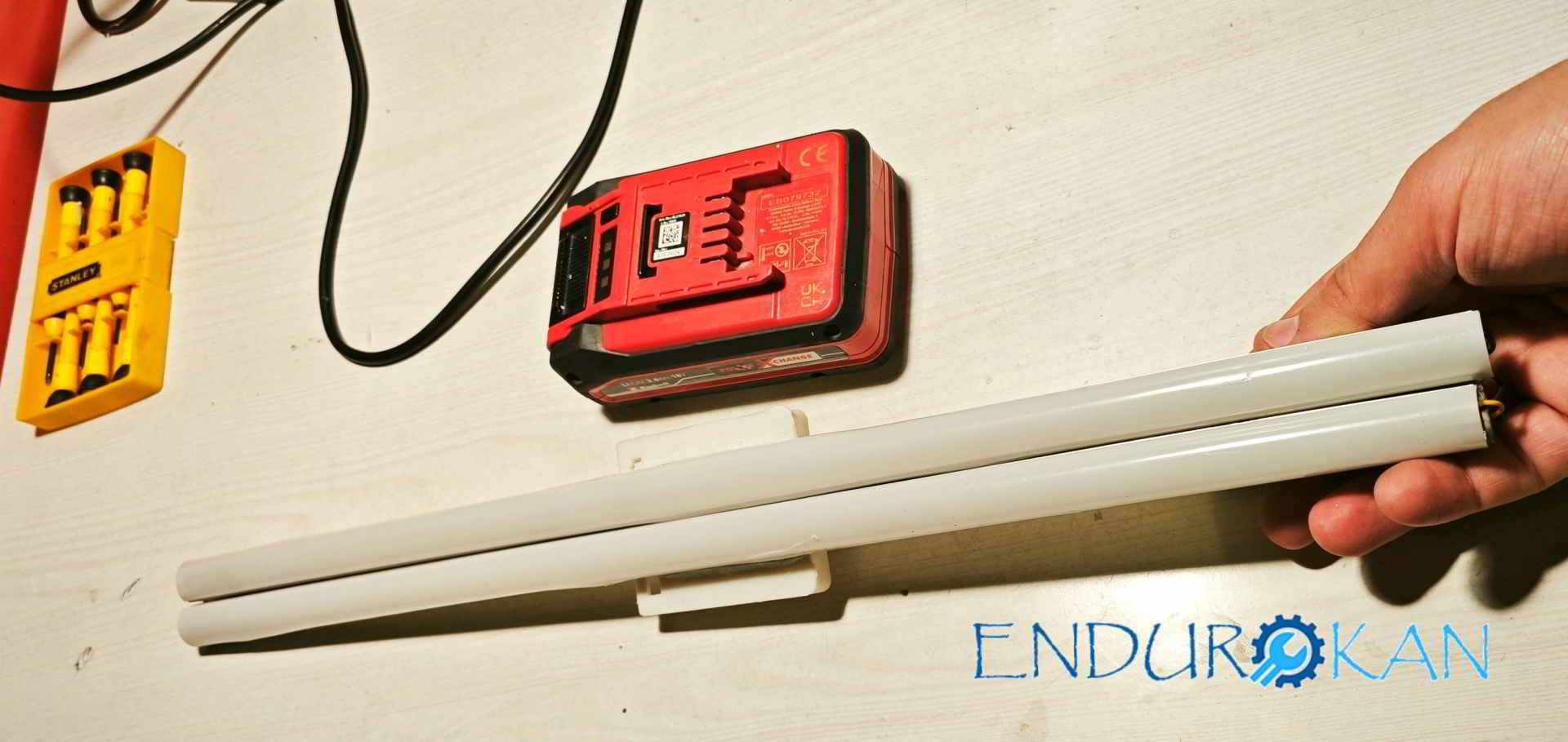

2. tasarımdada yine çıkma led parçalarından faydalandım. Osram marka pcb tipi 12volt 8mm kalınlıktaki ledlerden 50cm iki alet kullandım toplam 1metre yani.

Bu 2 parçayı yan şekilde birleştirdim vidaladım. Daha sonrasında devre ile bağlantılarını lehimledim.

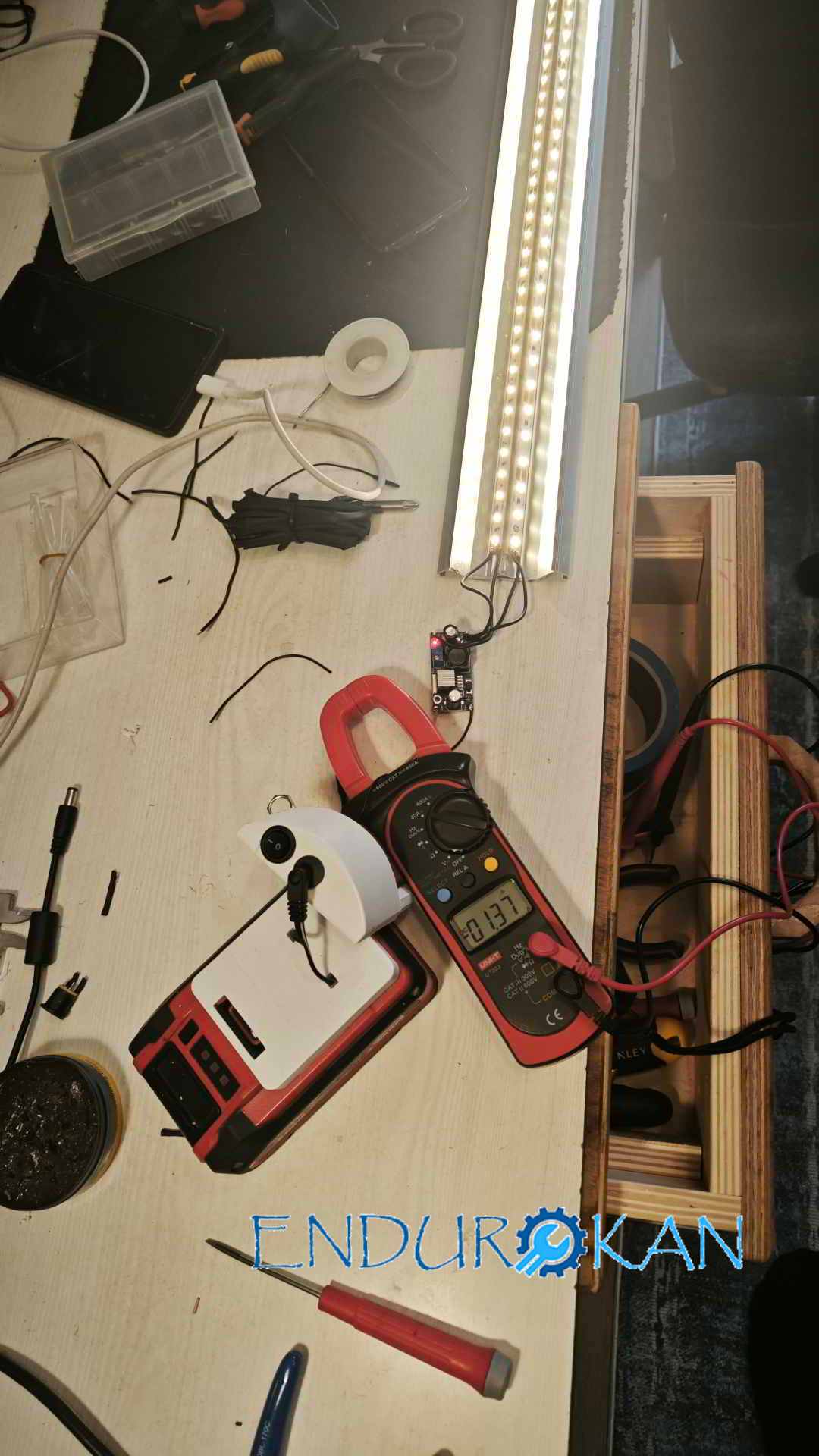

Güç devresi ayarı yaparken voltajdan ziyade amperi referans aldım. Amperini 1 ampere sınırladım.Her ledin karakteristiği farklıdır. 0.2 volt farkla bile enerji tüketimleri oldukça artabilir. o yüzden farklı ledlerle uğraşırken ampermetreden faydalanmak sağlamlık açısından önemli.

Ama emin olduğunuz düşük güçlü ledlerle çalışıyorsanız ayarlayın 12volta allah ne verdiyse bir şekilde çalışır. Siz devre üzerindeki ısınmayı gözlemleyin yeter.

Size 2 projedende görseller aktaracağım.

1 . led projesi

Bahsettiğim 220v bozuk panel ledin kasasından faydalanarak yaptım.

Düğme ve 2.1mm soket montajı gerçekleştirdim.

Akımını 1 ampere düşürdüm.

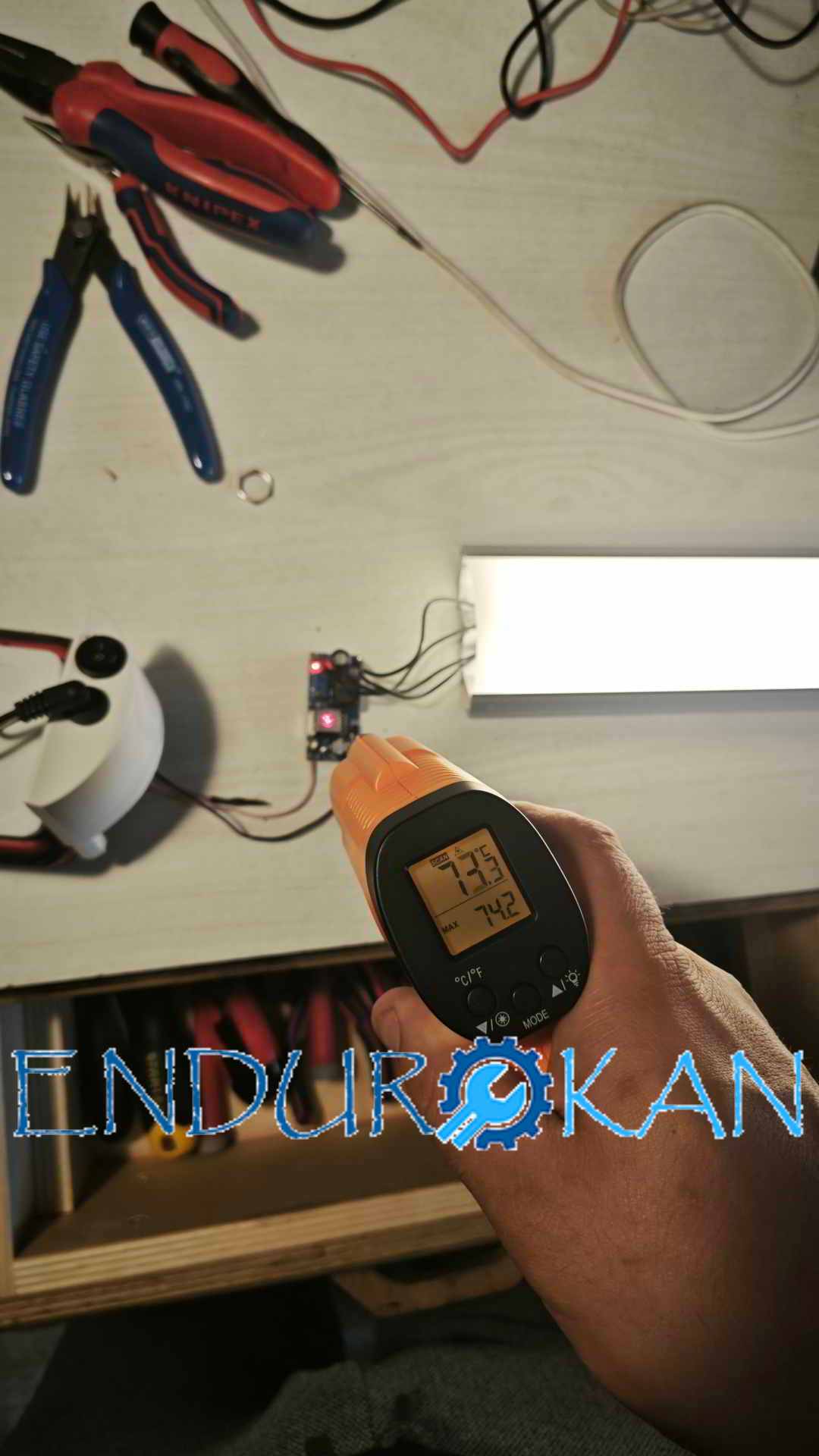

1.3 Amper çekerken 70 dereceleri geçiyordu. Lm2596 nın data klavuzunda maksimum çalışma sıcaklığı 70 derece öneriliyor. 1 ampere düşürdüğümde bu sıcaklık azaldı. ama kaç dereceye düştüğünü hatırlamıyorum. Sıcaklığı referans alabilirsiniz. Eğer sıcaklık ölçen bir makineniz yoksa. Elinizi en az 5 saniye kadar tutabilmeniz gerekir. Maksimum 50 derece olmasını tercih ederim. Hatta tercihen dahada az olabilir.

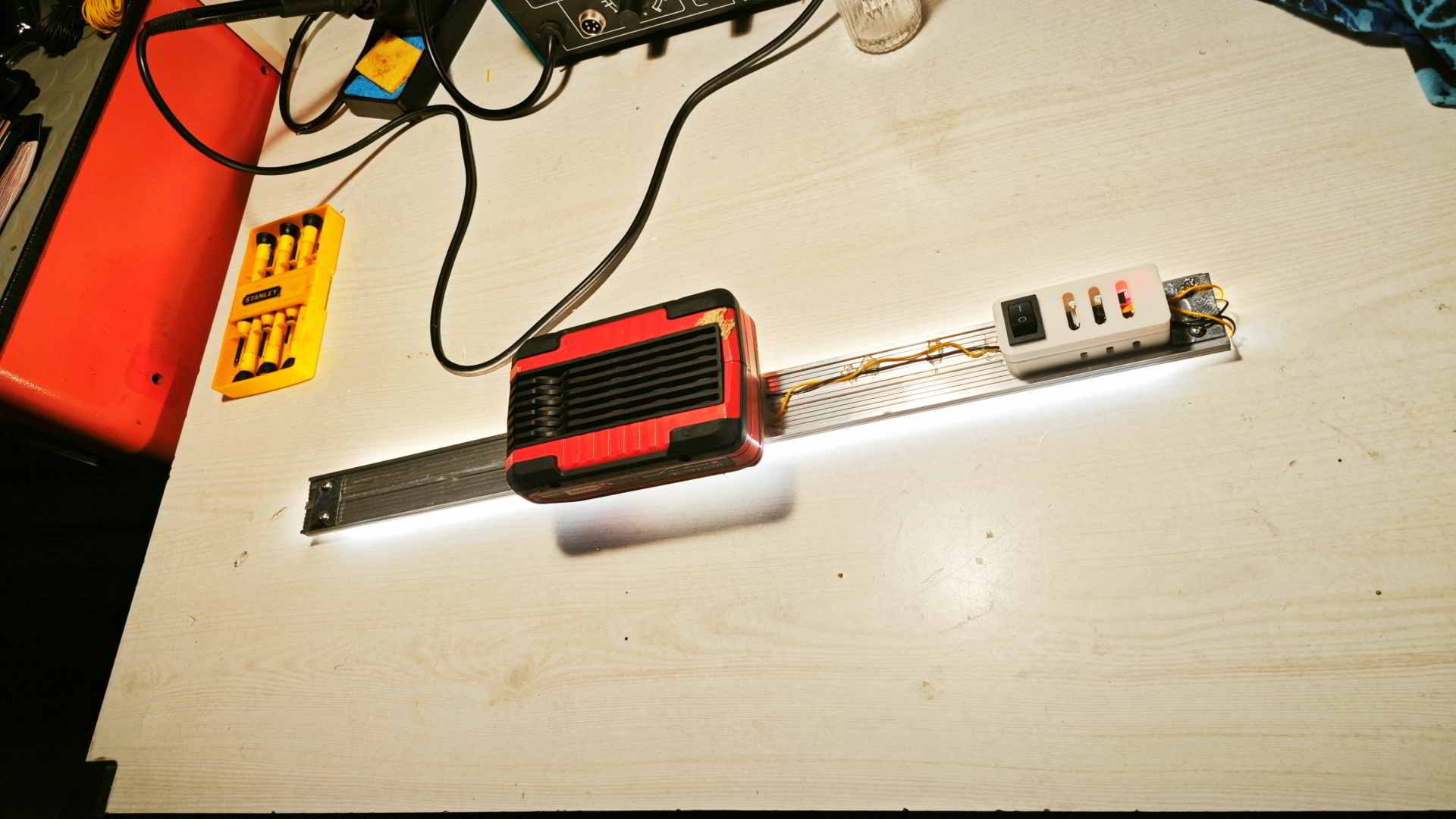

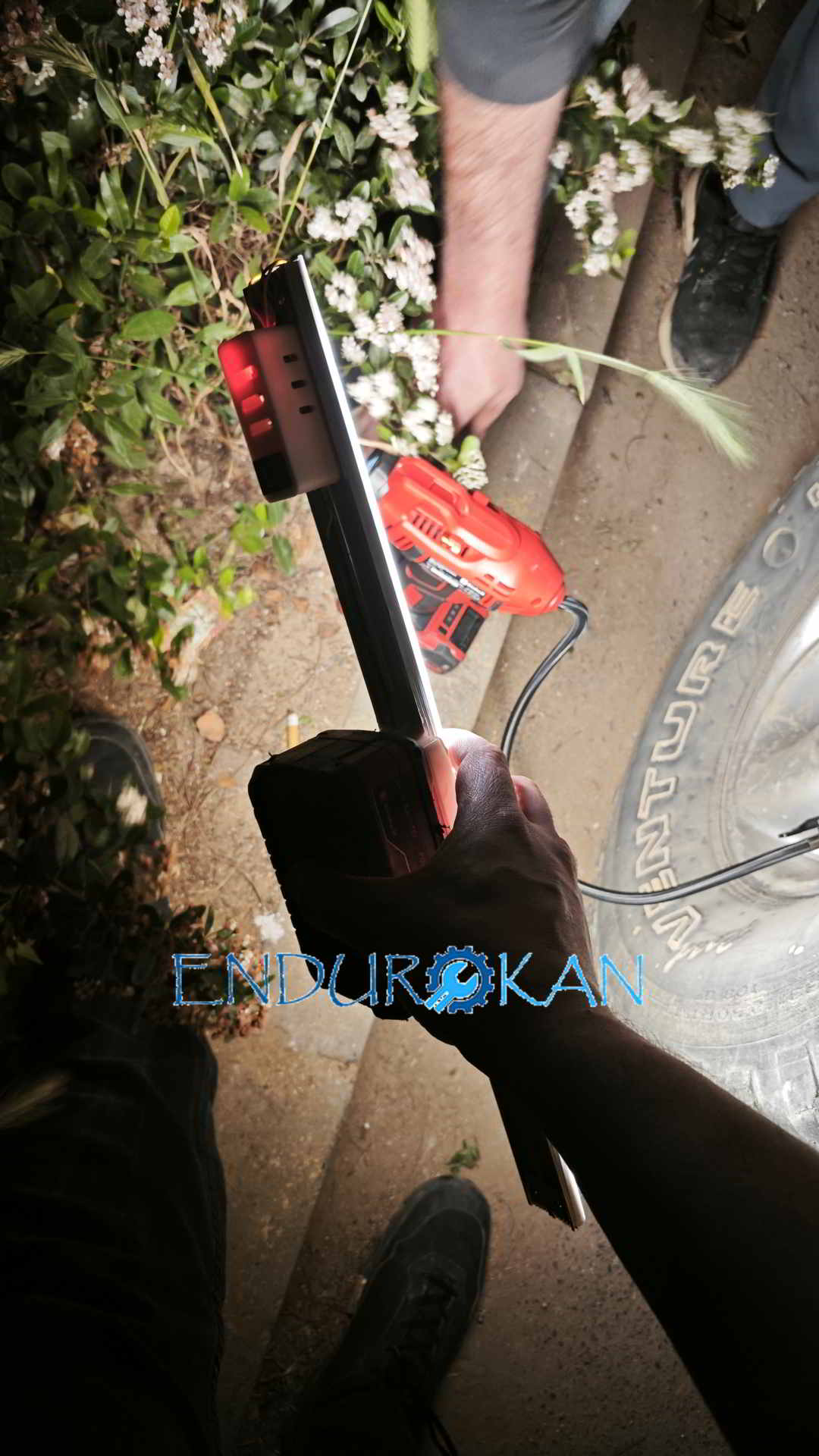

Projenin bitmiş hali

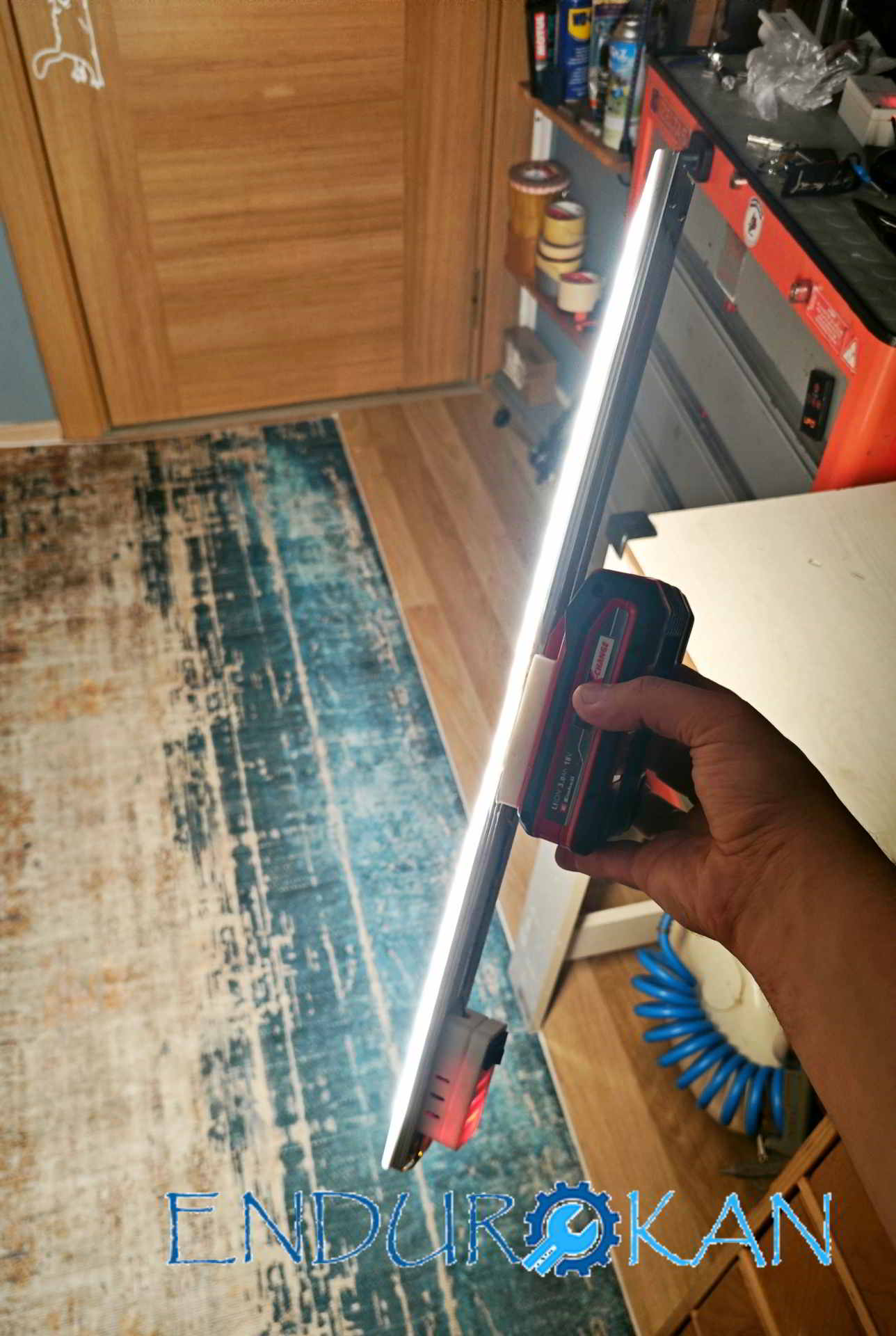

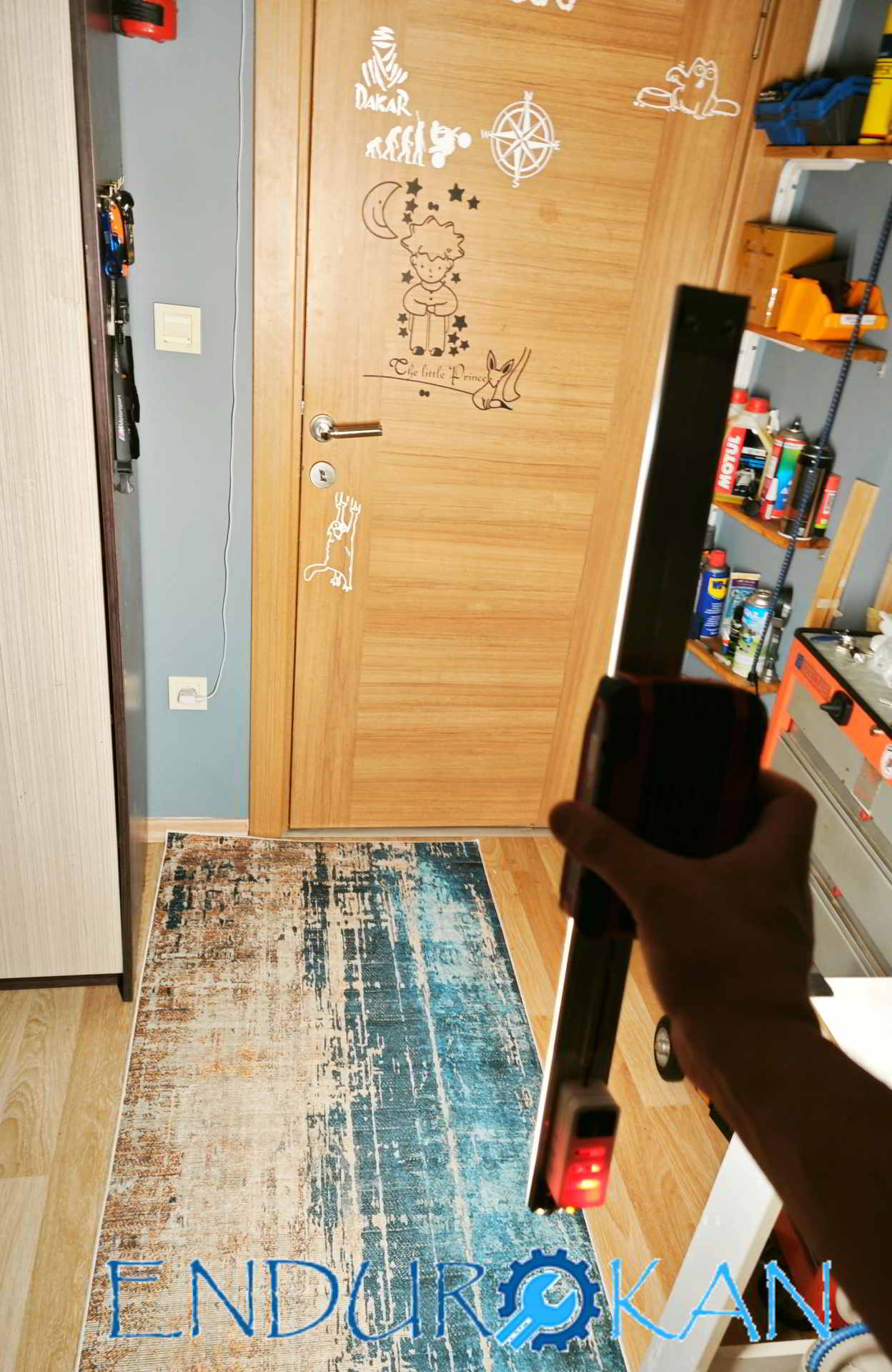

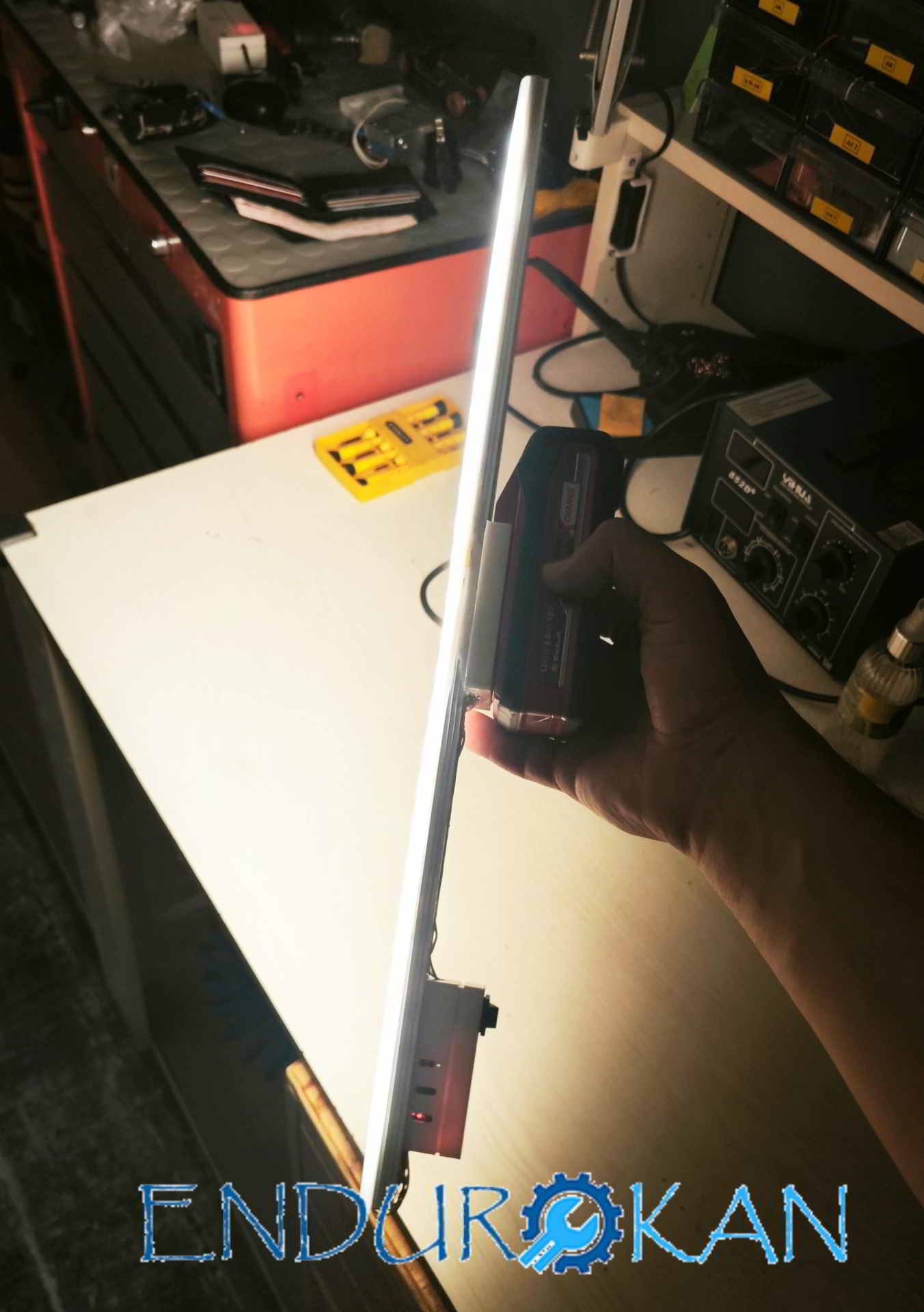

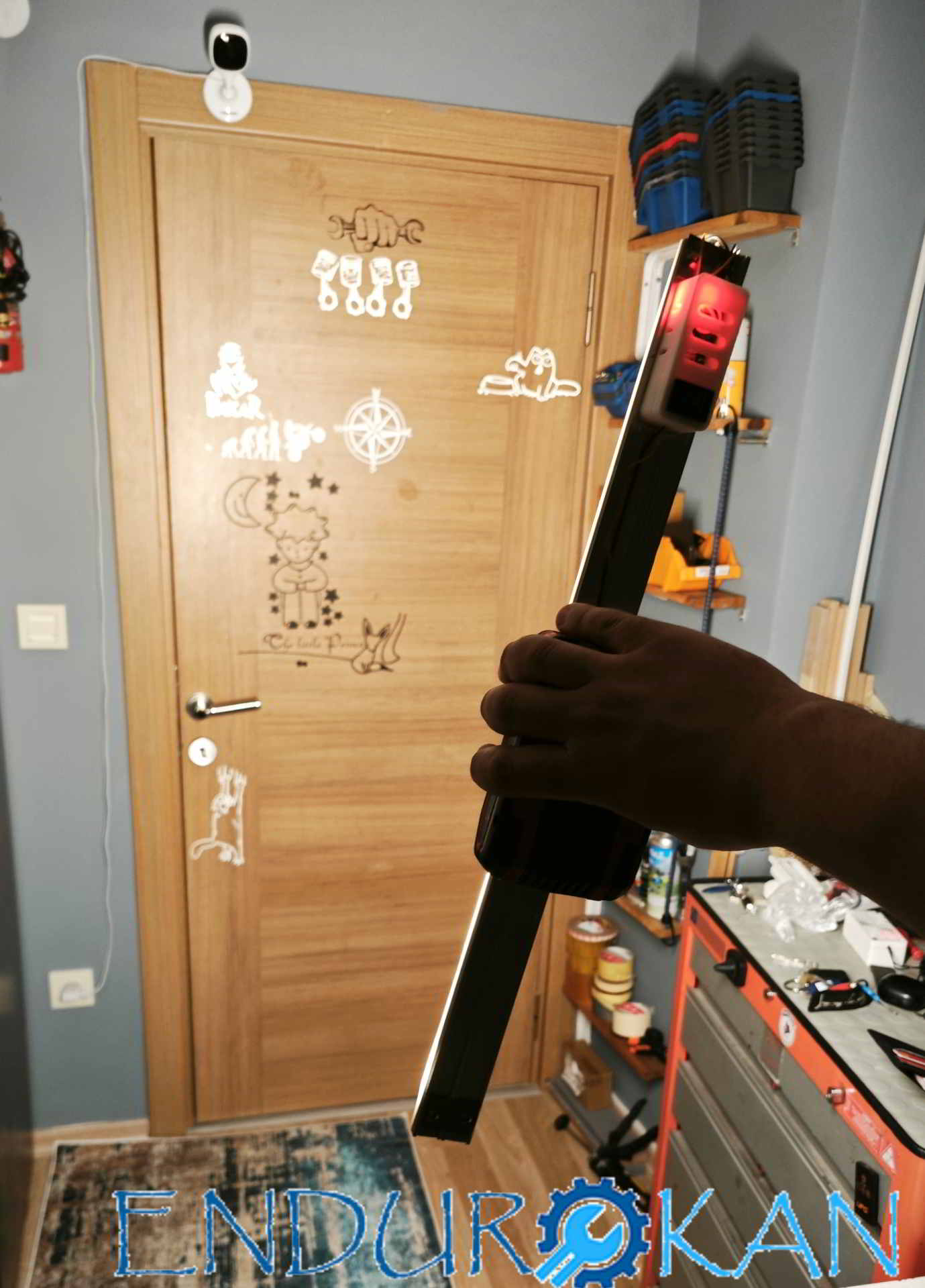

2 .Led projesi

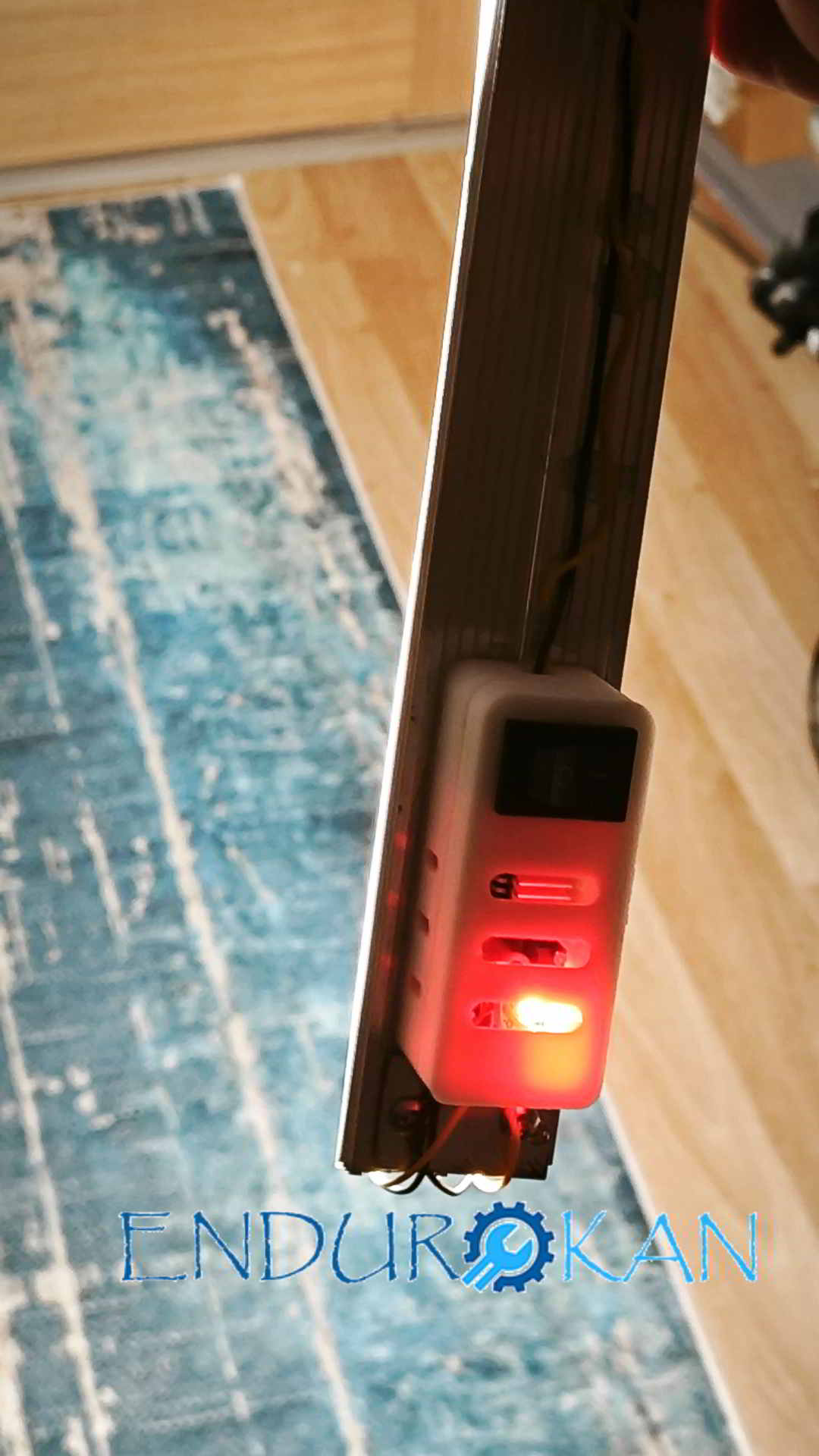

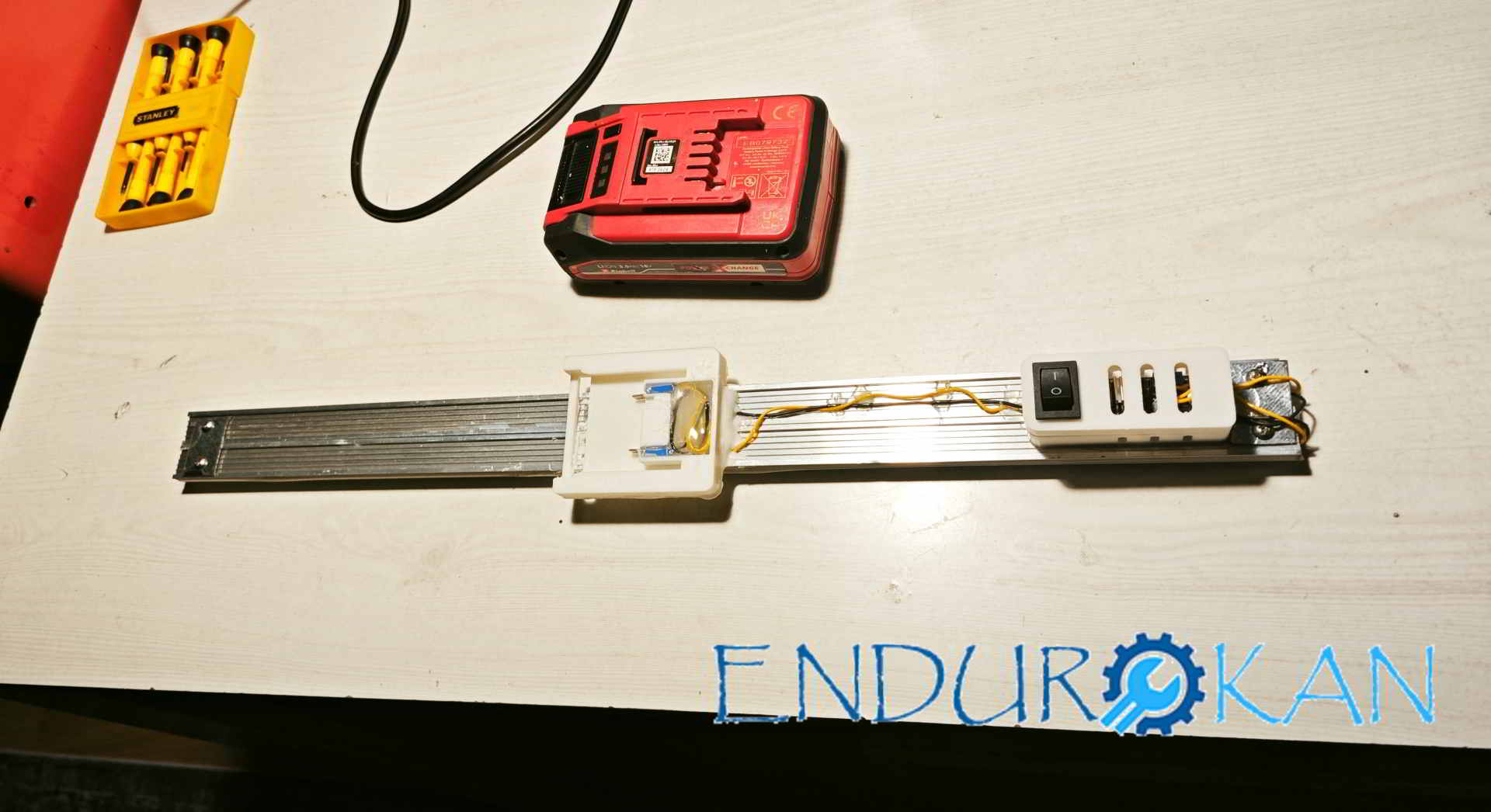

Buda yine bir yerlerden sökülmüş alüminyum profil içine montajlı bir led grubundan oluşuyor.Çıkma malzemelerle pek özenilerek yapılmış proje olmadığını belirtmek isterim. Ama işlevsellik Açısından benim için son derece yeterli. Üstteki projeden farklı olarak  kartı koyacağım bir yer olmadığı için yine yazıcıdan faydalanarak ilave bir kutu bastım.

Ya olmamış yan yatmış çamura batmış. Şöyle yapsan daha güzel olurdu denilen noktalar olur. Dediğim gibi elimdeki hurda malzemeleri değerlendirerek yaptım çokta umursayarak yaptığım bi proje değil.

Para harcadıktan sonra 12-24volt arası çalışan hazır projektörler var onlardan birini doğrudan bağlayıp kullanabilirsiniz.

Ama projektör genel olarak lensli ve açılı aydınlatıyor. Kısa mesafede yaylım ışık yaymıyorlar. O yüzden indoor işler için böyle çubuk ledler daha kullanışlı tavsiye ederim.

Takıldığınız kısımlar için mail yada yorum yapabilirsiniz. Bitirdiğiniz benzer işler olurda görsel paylaşırsanız konuya ekleyebiliriz.



Keyifli Çalışmalar dilerim
